Türsprechanlage für 7-Familienhaus – Nippon 2-Draht Komplett-Set, optional mit RFID (Aufputz & Unterputz)
2-Draht Türsprechanlage für das 7-Familienhaus – optional mit RFID-Türöffnung, als Komplett-Set
Klingeln, sprechen, Tür öffnen – und auf Wunsch die Haustür zusätzlich berührungslos per RFID-Schlüsselanhänger entriegeln. Das Nippon Set enthält alles, was Sie für Ihr Siebenfamilienhaus benötigen: Türstation mit beleuchteten Klingeltastern, 7 Haustelefone, Hutschienen-Netzteil und Montagedose für Aufputz oder Unterputz. Dank 2-Draht-Technik (1+n) nutzen Sie in den meisten Fällen einfach den vorhandenen Klingeldraht weiter – ideal für die Sanierung im Altbau.
Optional mit RFID-LeserMit RFID: 5 Schlüsselanhänger inklusive, bis zu 200 Tags anlernbar
Nur 2 Adern je WohnungVorhandene Klingelleitung weiterverwenden (Etagenruf: 1 zusätzliche Ader)
Aufputz und UnterputzEine Montagedose für beide Varianten liegt bei
Vandalismusgeschützt6 mm massive Aluminium-Frontplatte, Metallgehäuse, Sicherheitsschrauben

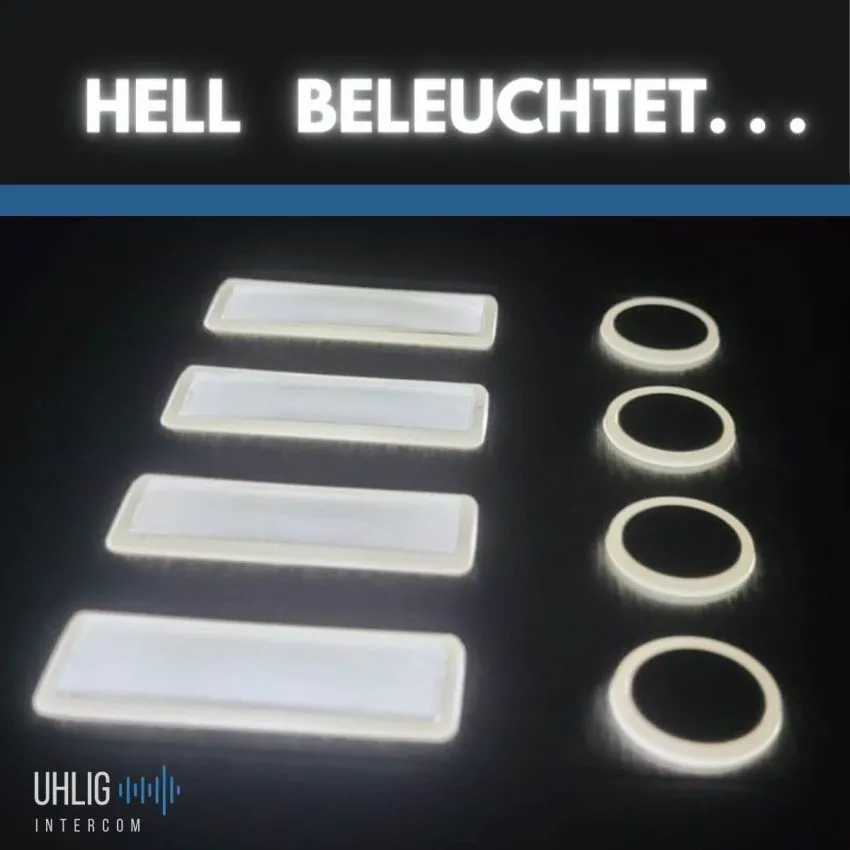

LED-beleuchtetNamensschilder und Klingeltaster, Schild von vorne wechselbar
Etagenruf integriertEigener Rufton für die Wohnungstür, kein Zusatzmodul
ErweiterbarZweite Türstation für den Nebeneingang, 2–4 Haustelefone pro Klingel
Alles einstellbarTüröffnungsdauer (1–10 Sek.), Klingel- und Sprachlautstärke, Mikrofon
seit 2004Onlinehandel für Türsprechanlagen
über 60.000Kunden in Shop und eBay
PersönlichBeratung per Telefon und WhatsApp
24/7 erreichbarRund um die Uhr nimmt unser von uns trainierter KI-Assistent Ihr Anliegen auf – wir rufen zurück
Ein Leistungsumfang, den Sie in dieser Preisklasse bei Türsprechanlagen sonst nicht finden.
Passt die Nippon Türsprechanlage zu Ihrer vorhandenen Installation?
Leitungen
- Nur 2 Adern von der Türstation zu jedem Haustelefon
- Sternförmige 1+n-Verdrahtung, kein BUS-System: Haustelefone nicht hintereinanderschalten
- Vorhandene Klingelleitungen sind grundsätzlich weiterverwendbar, sofern technisch in Ordnung
Etagenruf
- Bereits integriert, kein Zusatzmodul nötig
- Schließender Klingeltaster an der Wohnungstür direkt einbindbar
- 1 zusätzliche Ader je Wohnung; GND und BELL gemäß Schaltplan gemeinsam führbar (2+n-Verdrahtung)
- Eigener Rufton, unterscheidbar vom Ruf der Haustür
Türöffner und Bestand
- Türöffner ausschließlich 12 V DC, max. 1 A (siehe Hinweis beim Lieferumfang)
- Haustelefone der älteren WL0 Serie weiterverwendbar; Netzteil 15 V DC und Nippon Montagegehäuse liegen dem Set bei
- Ein klassischer externer Gong kann nicht direkt angeschlossen werden
Haustür öffnen ohne Schlüssel und ohne Code: die Türstation mit RFID (optional)
Keine Lust mehr auf verlorene Schlüssel oder vergessene Zahlencodes? Halten Sie den RFID-Transponder einfach vor das Lesefeld der Türstation – die Tür wird entriegelt. Ihr bisheriges Türschloss bleibt dabei voll nutzbar: Schlüssel und RFID funktionieren parallel.
Warum sich RFID besonders für Vermieter lohnt
Kosten sparen
Keine teure Schließanlage nötigDie Haustür öffnet per RFID. In den Wohnungstüren genügen günstige Standard-Zylinder, die nicht gleichschließend sein müssen.
„Schlüsselkopien“ in SekundenNeuen Tag mit dem Master-Tag A anlernen, fertig. Kein Schlüsseldienst, keine Sicherungskarte, keine Wartezeit.
Günstiger ErsatzEin zusätzlicher Transponder kostet nur einen Bruchteil eines nachbestellten Sicherheitsschlüssels.
Schont Schloss und ZylinderWeniger mechanischer Verschleiß an der meistgenutzten Tür im Haus.
Kontrolle behalten
Tag verloren? Kein ProblemSystem zurücksetzen, verbliebene Tags neu anlernen. Der verlorene Tag öffnet die Tür nicht mehr, ganz ohne Schlosstausch.
Mieterwechsel ohne SchlüsselrisikoNach dem Auszug löschen Sie die Tags des bisherigen Mieters, auch wenn ein Anhänger nicht zurückkam.
Zugang auf ZeitReinigungsfirma, Pflegedienst oder Handwerker erhalten einen eigenen Tag, den Sie nach Auftragsende löschen.
Ein Tag für alle ObjekteHausverwalter und Hausmeister lernen denselben Anhänger an beliebig vielen Türstationen an.
Einfach im Alltag
Keine App, kein WLAN, keine CloudDas System arbeitet eigenständig in der Türstation: ohne Internet, ohne Registrierung, ohne laufende Kosten.
Komfort für alle BewohnerTür öffnen mit Einkaufstaschen, Kinderwagen oder im Dunkeln. Ideal auch für Kinder, ältere Angehörige und Menschen mit körperlichen Einschränkungen.
RFID gleich mit einplanen: gleicher Montageaufwand, kleiner Aufpreis
- Kein zusätzlicher Montageaufwand: Die komplette RFID-Technik sitzt in der Türstation. Ob mit oder ohne RFID – Verdrahtung und Montage sind identisch. Den elektrischen Türöffner benötigen Sie für die Sprechanlage ohnehin.
- Nur ca. 39 EUR Aufpreis – für spürbar mehr Komfort und einen echten Mehrwert für Ihre Mieter und Bewohner.
- Nachrüsten wird teuer: Eine eigenständige RFID-Lösung benötigt üblicherweise einen eigenen Trafo und ein separates Gehäuse, das montiert und verkabelt werden muss. Allein der Montageaufwand liegt dafür bei ca. 100–250 EUR – zuzüglich Gerät. Diese Kosten sparen Sie, wenn Sie RFID gleich im Zuge der Sprechanlagen-Montage mit vorsehen.
- Ein Transponder für viele Türen: Ein RFID-Chip kann an beliebig vielen Türstationen angelernt werden – Haupteingang, Nebeneingang oder weitere Objekte.
Mit oder ohne RFID? Der direkte Vergleich
| ohne RFID | mit RFID | |
|---|---|---|
| Haustür öffnen | nur mit Schlüssel | Schlüssel oder Transponder, berührungslos |
| Schlüssel bzw. Tag verloren | Schloss oder Schließanlage tauschen | Tag löschen, neuen anlernen |
| Zugang für Dienstleister | Schlüssel nachmachen und wieder einsammeln | Tag in Sekunden anlernen, später löschen |
| Montage und Verdrahtung | identisch | identisch |
| Mehrpreis | – | ca. 39 EUR |
Unser Tipp: Wählen Sie die Türstation gleich mit RFID. Ihr bisheriges Türschloss bleibt voll nutzbar: Schlüssel und RFID funktionieren parallel.
Wählen Sie oben die Türstation mit RFID (+39 EUR). Bei der RFID-Variante liegen 5 Anhänger bei; zusätzliche RFID-Schlüsselanhänger (5 bis 100 Stück) können Sie direkt mit auswählen.
Ideal für die Modernisierung: Installation mit nur 2 Drähten
Die Nippon Serie benötigt für die eigentliche Sprechanlage nur zwei Leitungsadern je Haustelefon – darüber laufen Klingelsignal, Sprache, Türöffner-Befehl und die Stromversorgung der Innenstation. In vielen Fällen nutzen Sie deshalb die vorhandenen Klingelleitungen weiter, ohne neue Kabel durch das ganze Haus ziehen zu müssen. Ein separates Netzteil in der Wohnung ist nicht nötig; das 15-V-Netzteil sitzt im Sicherungskasten auf der Hutschiene.
Auch ein Etagenruf an der Wohnungstür ist möglich: Das Haustelefon unterscheidet automatisch zwischen Haustür und Wohnungstür durch unterschiedliche Klingeltöne. Gespräche sind mithörsicher.
Schaltplan – zum Vergrößern anklicken| Aderquerschnitt (Türstation → Haustelefon) | mögliche Leitungslänge |
|---|---|
| 0,3 mm² | bis ca. 30 m |
| 0,6 mm² | bis ca. 60 m |
| 0,8 mm² | bis ca. 100 m |
Montage & Planung
PDFNippon Planungshilfe mit Schaltplänen PDFNippon Montage- und Bedienungsanleitung ▶ VIDEOMontage-Tipps und häufige Fragen zur Nippon Anlage (YouTube)
Hinweis: Die Elektroinstallation ist laut Montageanleitung durch einen Elektrofachbetrieb auszuführen.
Tipp für den Installateur – Testaufbau vor der Montage: Verbinden Sie Türstation, Netzteil und ein Haustelefon zunächst mit einer kurzen Leitung auf dem Tisch und testen Sie die Klingelausgänge nacheinander. So lässt sich später ein Fehler in der Hausverkabelung leicht von einem Geräteproblem unterscheiden.
Noch keinen Elektriker? Über unsere Montage-Partner finden Sie einen Elektriker in Ihrer Nähe.
Erweiterungen: So wächst die Nippon Anlage mit Ihren Anforderungen
- Etagenklingel: Ein Klingeltaster an der Wohnungstür lässt sich direkt einbinden – ohne Zusatzmodul, mit eigenem Rufton (1 zusätzliche Ader je Wohnung).
- Zweite oder dritte Türstation für Nebeneingang, Hofeinfahrt oder Grundstückstor: Von jeder Türstation aus können alle Wohnungen angerufen werden. Die Türöffner-Taste am Haustelefon entriegelt dabei immer nur den Türöffner der Türstation, von der aus geklingelt wurde. So lassen sich auch hintereinanderliegende Türen komfortabel bedienen – zum Beispiel erst das Grundstückstor, dann die Haustür: Der Besucher klingelt an der jeweiligen Tür, und der Bewohner gibt sie mit derselben Taste frei.
- Türöffner-Taster im Haus oder potentialfreier Kontakt: Die Tür kann zusätzlich über einen Taster im Gebäude oder über andere Einrichtungen wie ein Codeschloss entriegelt werden.
- Türöffner: Passend zur Anlage erhalten Sie bei uns den elektrischen Türöffner mit Tagesentriegelung (12 V DC, für DIN links und rechts).

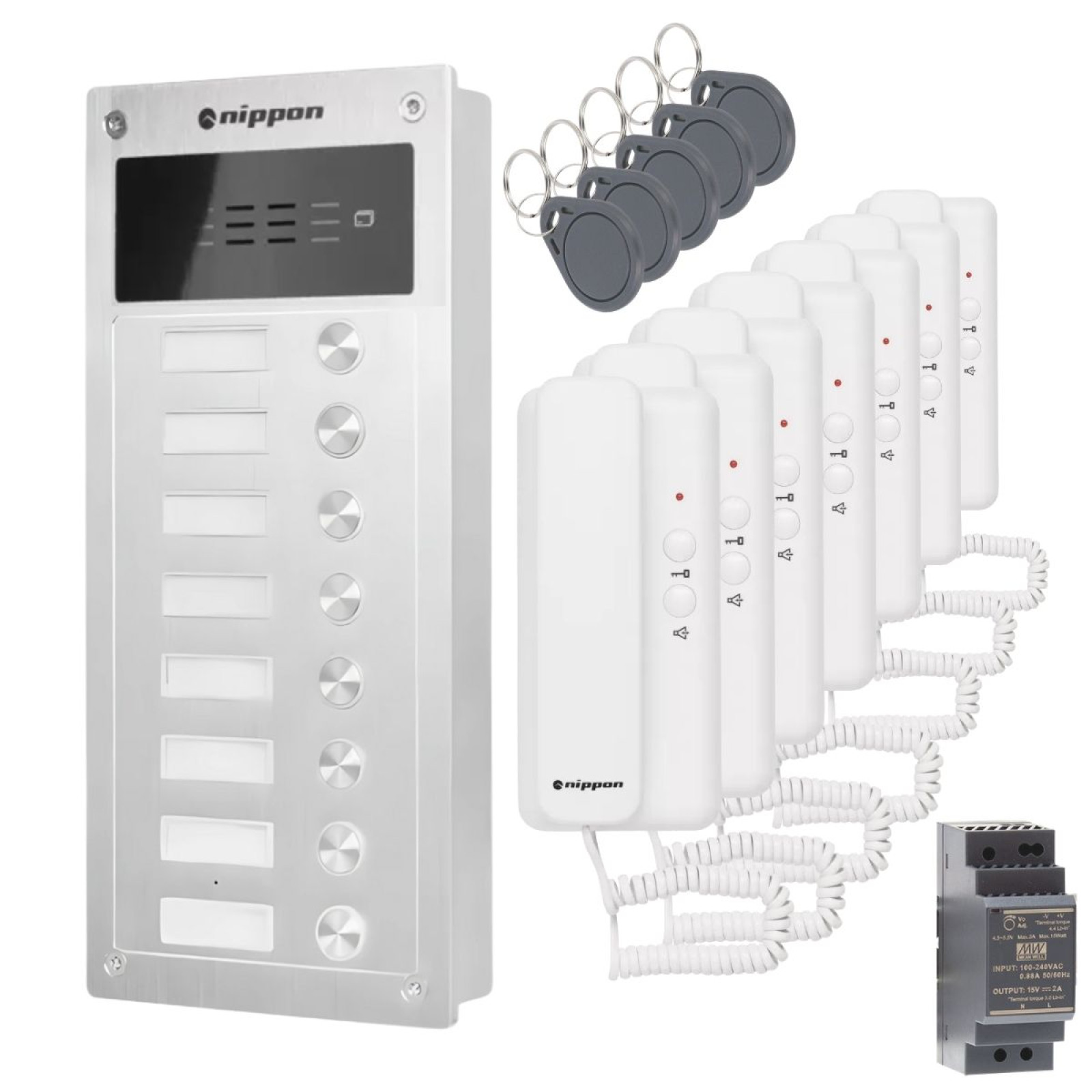

Lieferumfang des Nippon Sets für 7 Parteien
- 1 × Türstation mit 8 Klingeltastern und 8 beleuchteten Namensschildern (je nach Auswahl mit RFID-Leser)
- 7 × Haustelefon / Innenstation
- 1 × Netzteil 15 V DC, 2 A für die Hutschiene
- 1 × Montagedose für Aufputz- und Unterputzmontage

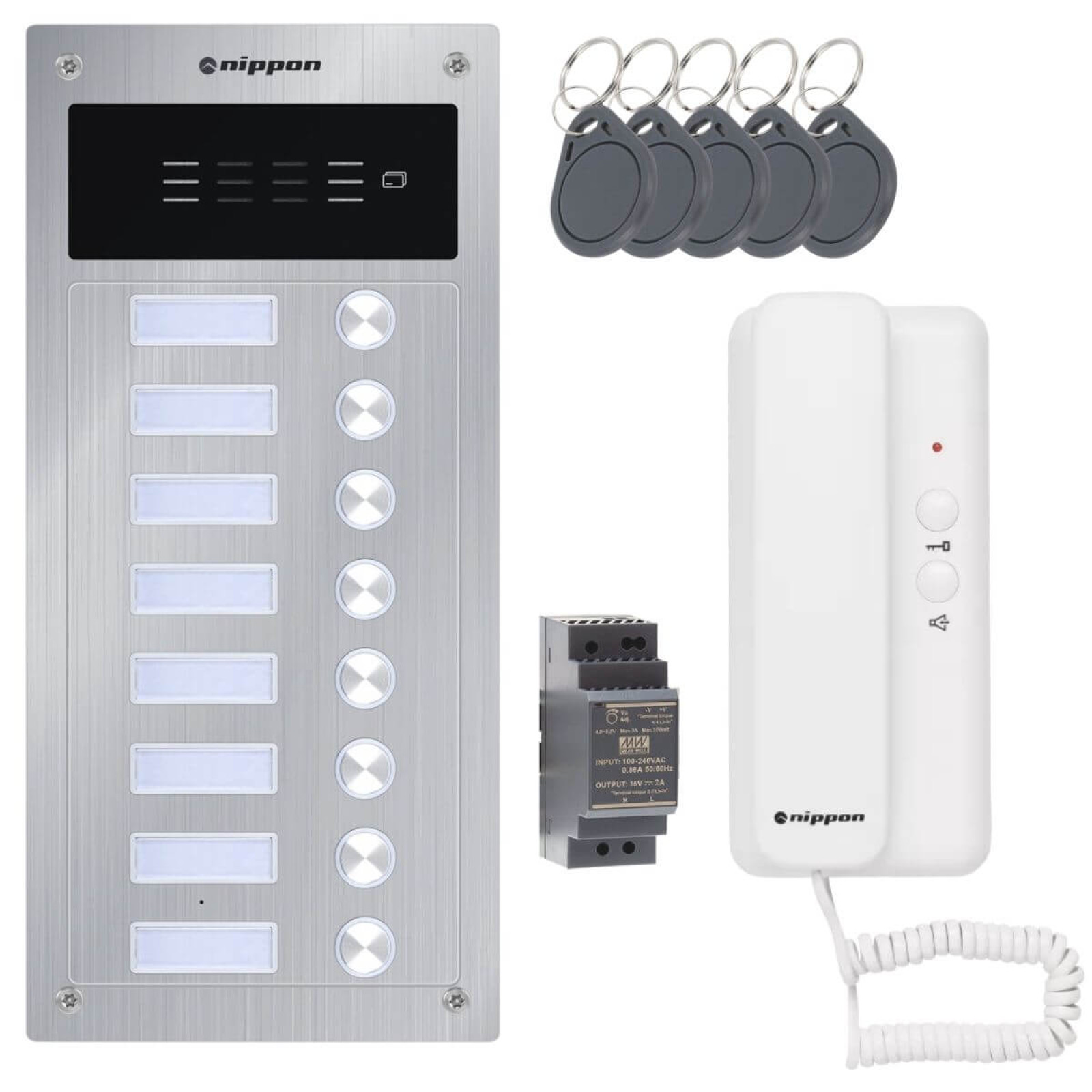

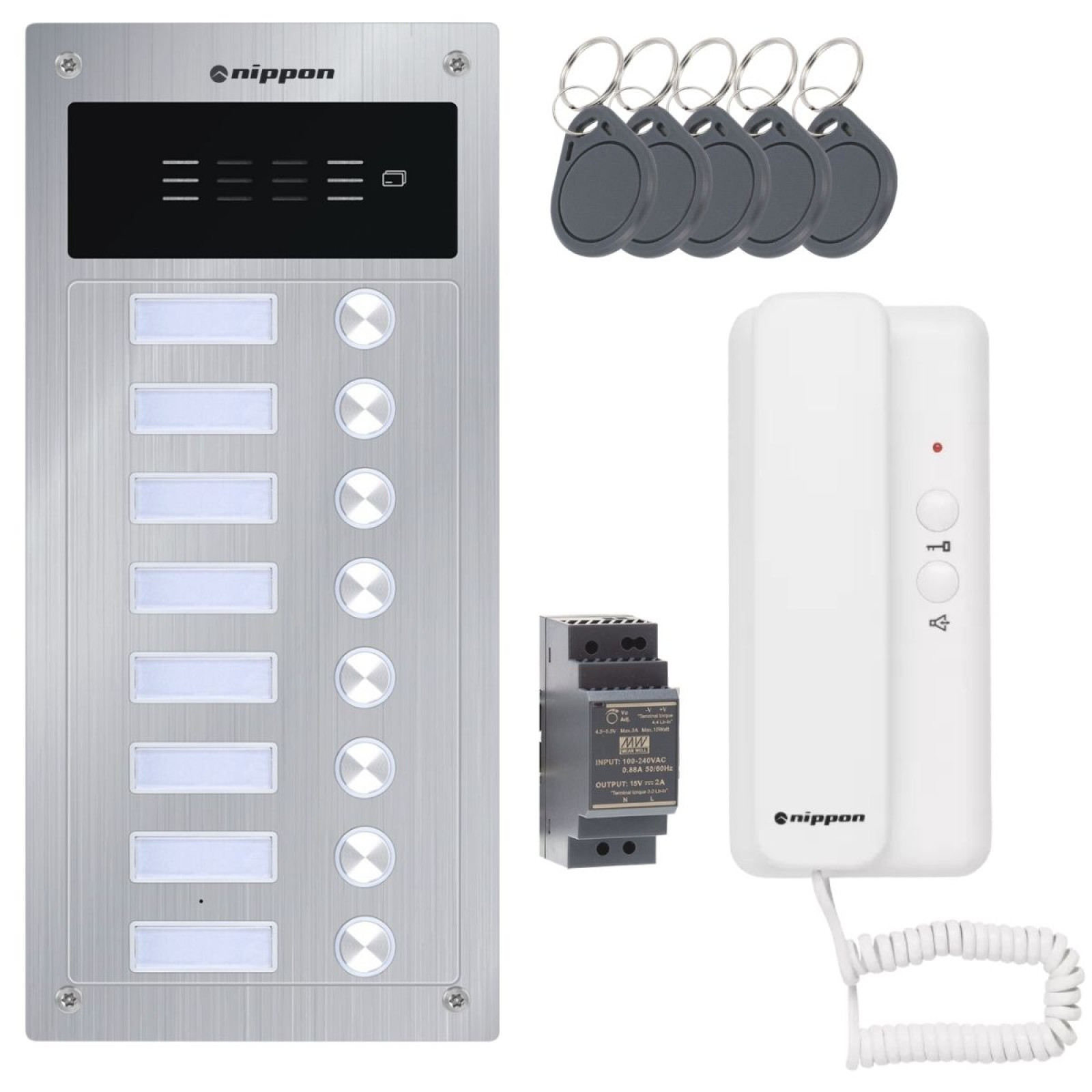

- Nur bei Variante mit RFID: 5 × RFID-Schlüsselanhänger: 3 × Benutzer-Tag, 1 × Master-Tag A (Add, zum Anlernen), 1 × Master-Tag D (Delete, zum Löschen), beide vorprogrammiert
- 4 Sicherheitsschrauben inkl. Sicherheitsschlüssel zum Verschließen der Klingelplatte
- Steckersatz mit 15 cm Kabelstrang, Dübel, Schrauben
- Deutsche Montage- und Bedienungsanleitung
Alle Komponenten sind auch einzeln als Zubehör und Ersatzteil erhältlich, z. B. Haustelefon, Trafo und Namensschilder.
WICHTIG – Türöffner vor dem Anschluss prüfen
Ein elektrischer Türöffner ist nicht im Set enthalten. Der angeschlossene Türöffner muss für 12 V Gleichspannung (DC) ausgelegt sein und darf maximal 1.000 mA Strom aufnehmen. Bitte prüfen Sie bei einem vorhandenen Türöffner die technischen Daten: Dass er mit der bisherigen Sprechanlage funktioniert hat, bedeutet nicht automatisch, dass er für die Nippon Anlage geeignet ist. Sind Hersteller, Modell oder elektrische Werte unbekannt, lassen Sie ihn vor dem Anschluss vom ausführenden Fachmann prüfen.
Auf Nummer sicher: unser passender universeller Türöffner mit Tagesentriegelung (DIN links und rechts) – am besten gleich mitbestellen.
Auf Nummer sicher: unser passender universeller Türöffner mit Tagesentriegelung (DIN links und rechts) – am besten gleich mitbestellen.
Technische Daten der Nippon Türsprechanlage

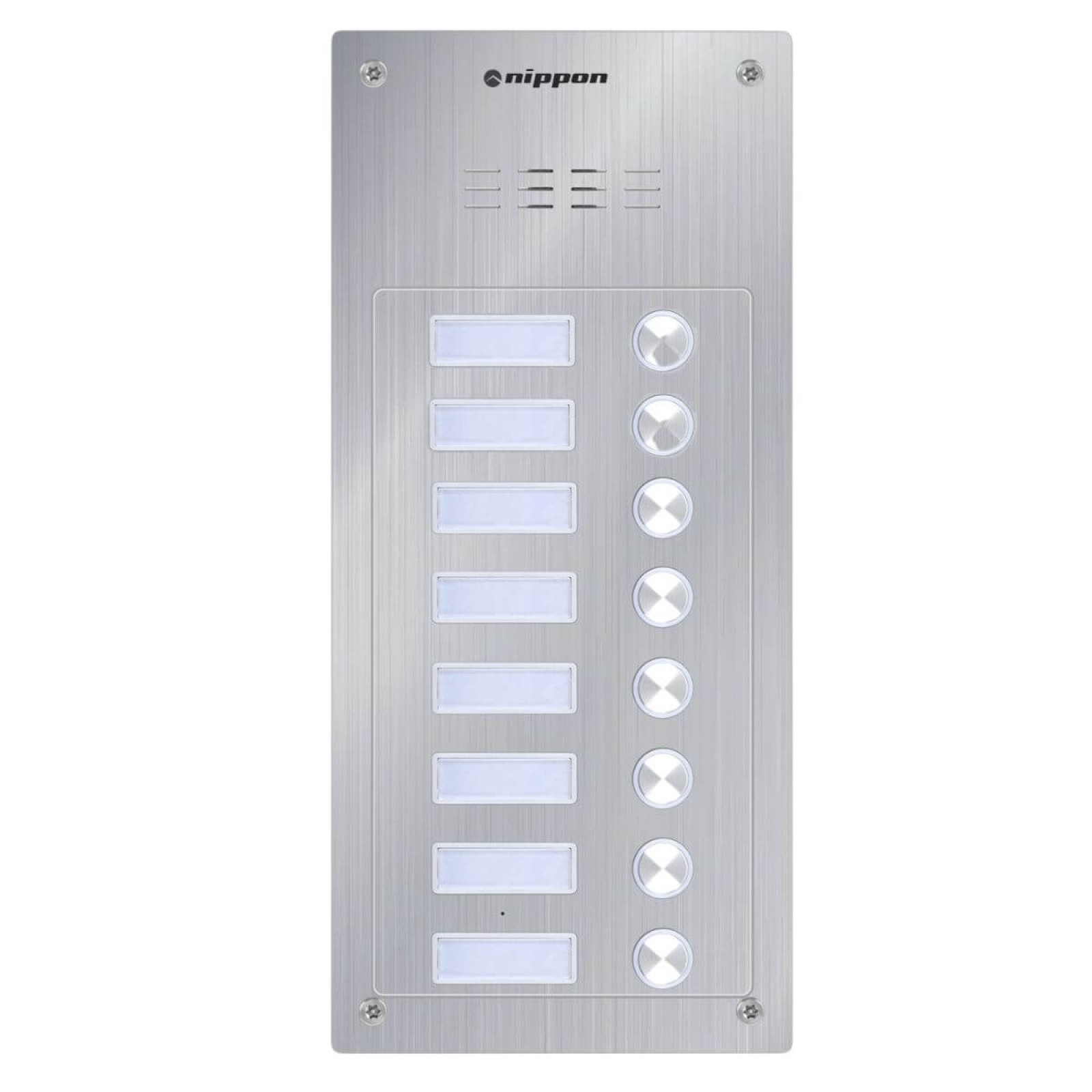

Türstation
| Stromversorgung | 15 V DC |
| Stromaufnahme | Standby < 100 mA, Betrieb < 200 mA |
| Frontplatte | 6 mm massives Aluminium, Namensschilder hinterleuchtet und frontseitig wechselbar |
| Montage | Aufputz oder Unterputz |
| Abmessungen Frontblende (Außenmaß) | 284 × 130 mm (Höhe × Breite) |
| Abmessungen Unterputzdose | 272 × 120 mm (Höhe × Breite) |
| Einstellbar | Türöffnungsdauer 1–10 Sek., Sprachlautstärke, Mikrofonempfindlichkeit, Klingelton an der Türstation (stufenlos) |
| Betriebstemperatur | −40 °C bis +85 °C |
| Betriebsfeuchtigkeit | 45–95 % |
| Leitung zum Netzteil | 2 × 1,0 mm² |
| Türöffner-Ausgang | 12 V DC, max. 1.000 mA |
| Leitung zum Türöffner | 2 × 1,0 mm² |
RFID-Lesefeld (nur bei Variante mit RFID)
| Kapazität | max. 200 RFID-Tags (Schlüsselanhänger oder Karten) |
| Tags anlernen | mit Master-Tag A (Add) |
| Einzelne Tags löschen | mit Master-Tag D (Delete) |
| Alle Tags löschen (z. B. bei Verlust) | Reset-Taster auf der Rückseite der Türstation |
| Neue Master-Tags erstellen | möglich, über den Taster auf der Rückseite der Türstation |
Haustelefon / Innenstation
| Anschluss | 2 Drähte zur Türstation, 12 V DC über den 2-Draht-Anschluss zur Türstation, keine separate Spannungsversorgung der Innenstation nötig. Nippon ist kein BUS-System (sternförmige 1+n-Verdrahtung) |
| Stromaufnahme im Betrieb | < 50 mA |
| Tasten | Türöffner-Taste, Klingellautstärke (100 % / 50 %) |
| Mithörsperre | ja, integriert – Gespräche sind mithörsicher |
| Gesprächsdauer | bis zu 360 Sek. nach Annahme des Rufs |
| Etagenruf | integriert, mit eigenem Klingelton; beliebiger schließender Taster, 1 zusätzliche Ader je Wohnung; GND und BELL können gemäß Schaltplan gemeinsam geführt werden (2+n) |
| Gehäuse / Montage | Kunststoff, Wandmontage |
| Abmessungen | 195 × 90 × 50 mm |
Netzteil
| Ausgang | 15 V DC, 2 A |
| Montage | direkt auf der DIN-Hutschiene, schlanke Bauform |
| Schutz | Kurzschluss, Überlast (Strombegrenzung), Überspannung |
| Sonstiges | LED-Betriebsanzeige, berührgeschützte Schraubanschlüsse, niedrige Leerlaufleistung |
Schaltplan der Nippon 2-Draht Türsprechanlage
Nippon wird sternförmig in 1+n-Technik verdrahtet: Von der Türstation führen 2 Adern zu jedem Haustelefon. Nippon ist kein BUS-System, die Haustelefone dürfen nicht hintereinandergeschaltet werden. Für den optionalen Etagenruf kommt je Wohnung 1 zusätzliche Ader von der Türstation hinzu (2+n). Zum Vergrößern die Pläne anklicken.
Grundverdrahtung mit Türöffner
Türstation, Haustelefone, Netzteil und Türöffner (12 V DC, max. 1.000 mA) Verdrahtung mit und ohne Etagenruf
Links ohne Etagenruf (1+n), rechts mit Etagenruf (2+n) PDFNippon Planungshilfe mit allen Schaltplänen
Hinweis: Die Elektroinstallation ist laut Montageanleitung durch einen Elektrofachbetrieb auszuführen.
Häufige Fragen zur Nippon Türsprechanlage mit RFID
Kann ich meine vorhandenen Klingelleitungen weiterverwenden?
In der Regel ja, sofern die Leitungen technisch in Ordnung sind. Für die Grundfunktion werden nur 2 Adern je Wohnung benötigt, die sternförmig von der Türstation zu jedem Haustelefon führen (1+n-Verdrahtung). Nippon ist kein BUS-System – die Haustelefone dürfen nicht hintereinandergeschaltet werden. Bei 0,3 mm² Querschnitt sind ca. 30 m Leitungslänge möglich, bei 0,6 mm² ca. 60 m, bei 0,8 mm² ca. 100 m. Für den optionalen Etagenruf ist eine zusätzliche Ader je Wohnung nötig.
Welchen Türöffner benötige ich?
Einen Türöffner für 12 V Gleichspannung (DC) mit maximal 1.000 mA Stromaufnahme. Ein Türöffner ist nicht im Set enthalten. Passend ist unser Türöffner 6–12 V für Audio- und Videosprechanlagen, geeignet für DIN links und DIN rechts.
Kann ich meinen vorhandenen Türöffner weiterverwenden?
Nur, wenn seine technischen Daten passen (12 V DC, max. 1.000 mA). Dass der Türöffner mit der alten Sprechanlage funktioniert hat, bedeutet nicht automatisch, dass er für die Nippon Anlage geeignet ist. Sind Hersteller, Modell oder elektrische Werte unbekannt, lassen Sie ihn vor dem Anschluss vom Fachmann prüfen – oder tauschen Sie ihn gleich mit.
Ist ein Etagenruf (Klingeltaster an der Wohnungstür) möglich?
Ja, der Etagenruf ist bereits integriert – ein Zusatzmodul ist nicht nötig. Ein zusätzlicher schließender Klingeltaster an der Wohnungstür kann direkt eingebunden werden. Dafür ist eine zusätzliche Ader je Wohnung erforderlich; GND und BELL können gemäß Schaltplan gemeinsam geführt werden (2+n-Verdrahtung). Der Etagenruf wird am Haustelefon mit einem anderen Rufton signalisiert als der Ruf von der Haustür.
Kann ich einen zusätzlichen externen Gong anschließen?
Nein, ein klassischer externer Gong kann nicht direkt angeschlossen werden. Für große Wohnungen lassen sich stattdessen per Splitter 2–4 Haustelefone an einer Klingel betreiben.
Kann ich meine alte WL0 Anlage mit Nippon modernisieren?
Ja. Vorhandene WL0 Haustelefone können mit einer Nippon Türstation weiterverwendet werden, eine schrittweise Modernisierung ist also möglich. Beim Wechsel der WL0 Türstation auf Nippon sind das Nippon Netzteil (15 V DC, 2 A) und das passende Nippon Montagegehäuse erforderlich – beides ist in diesem Set enthalten. Das bisherige WL0 Netzteil darf nicht weiterverwendet werden. Ersatzteile: Nippon Haustelefon und Nippon Trafo 15 V.
Was passiert, wenn ein RFID-Schlüsselanhänger verloren geht?
Sie löschen den Speicher über den Reset-Taster auf der Rückseite der Türstation und lernen die vorhandenen Tags neu an. Der verlorene Tag kann die Tür danach nicht mehr öffnen – ganz ohne Schlosstausch.
Wie viele RFID-Tags kann ich nutzen und wie lerne ich neue an?
Die Türstation speichert bis zu 200 RFID-Tags (Schlüsselanhänger oder Karten). Bei der Variante mit RFID sind 5 Anhänger enthalten: 3 Benutzer-Tags und 2 vorprogrammierte Master-Tags. Neue Tags lernen Sie in wenigen Sekunden mit dem Master-Tag A (Add) an, mit dem Master-Tag D (Delete) löschen Sie einzelne Tags. Weitere Anhänger (5 bis 100 Stück) können Sie oben direkt mitbestellen.
Funktioniert der normale Haustürschlüssel weiterhin?
Ja. RFID arbeitet parallel zum vorhandenen Türschloss. Die Tür lässt sich weiterhin mit dem Schlüssel öffnen – und zusätzlich kontaktlos per RFID-Transponder.
Können andere Parteien mein Gespräch mithören?
Nein. In den Haustelefonen ist eine Mithörsperre verbaut, die Gespräche sind mithörsicher.
Aufputz oder Unterputz – was muss ich bestellen?
Nichts Zusätzliches. Dem Set liegt eine Montagedose bei, die für Aufputz- und Unterputzmontage verwendet wird. Maße: Frontblende der Türstation 284 × 130 mm (Höhe × Breite, Außenmaß), Unterputzdose 272 × 120 mm (Höhe × Breite).
Kann ich einen Nebeneingang oder weitere Haustelefone ergänzen?
Ja. Eine zweite Türstation lässt sich ohne Zusatzgerät anschließen. Mit einem Splitter betreiben Sie 2–4 Haustelefone an einer Klingel – praktisch für große Wohnungen oder mehrere Etagen.
Was muss ich bei der Verwendung von Wago-Klemmen beachten?
Die Adern des mitgelieferten Kabelstrangs sind ab Werk nur wenige Millimeter abisoliert. Für Wago-Klemmen der Serie 221 und baugleiche Klemmen benötigen Sie jedoch eine Abisolierlänge von 11 mm. Ist die Ader zu kurz abisoliert, klemmt die Klemme auf der Isolierung statt auf dem Kupfer – die Verbindung sieht fest aus, hat aber keinen Kontakt. Aus unserer Installationsunterstützung wissen wir: Das ist eine der häufigsten Ursachen, wenn ein Haustelefon nicht klingelt oder der Türöffner nicht reagiert. Isolieren Sie die Adern deshalb vor dem Klemmen auf 11 mm ab.
Ein Haustelefon klingelt nicht – wie finde ich den Fehler?
In den allermeisten Fällen liegt die Ursache in der Verkabelung, nicht am Gerät. So grenzen Sie den Fehler in wenigen Minuten ein:
- Klemmstellen prüfen: Sitzen alle Adern fest, und sind sie weit genug abisoliert? Bei Wago-Klemmen der Serie 221 sind 11 mm nötig.
- Haustelefone tauschen: Schließen Sie das betroffene Haustelefon in einer anderen Wohnung an und umgekehrt. Wandert der Fehler mit dem Gerät, liegt es am Haustelefon. Bleibt er in der Wohnung, liegt es an der Leitung oder an einer Klemmstelle.
- Direkt an der Türstation testen: Verbinden Sie ein Haustelefon mit einer kurzen Leitung direkt an der Türstation und testen Sie die Klingelausgänge nacheinander. Funktioniert hier alles, ist die Anlage in Ordnung und der Fehler steckt in der Hausverkabelung.
Wer darf die Anlage montieren?
Die Elektroinstallation ist laut Montageanleitung durch einen Elektrofachbetrieb auszuführen. Die Inbetriebnahme selbst ist bewusst einfach gehalten; Schaltplan und deutsche Anleitung liegen bei. Über unsere Montage-Partner finden Sie einen Elektriker in Ihrer Nähe.
Sind Zubehör und Ersatzteile einzeln erhältlich?
Ja. Haustelefon, Trafo, Namensschilder und weitere Komponenten der Nippon Serie sind auch einzeln erhältlich – zum Beispiel das Haustelefon für Nippon Anlagen oder das Hutschienen-Netzteil 15 V DC.
Ich habe mehr als sieben Parteien – gibt es das Set auch größer?
Ja, die Nippon Türsprechanlagen gibt es für unterschiedlich viele Wohneinheiten, jeweils mit oder ohne RFID.
