Nippon Erweiterungs-Türstation mit 10 Klingeln ohne Lautsprecher
Reichen die Klingeln Ihrer Nippon Türstation nicht mehr aus? Diese Erweiterungs-Türstation ergänzt eine Nippon Türstation mit 2, 4, 6 oder 8 Klingeln um 10 weitere Klingeltaster. Wie alle Nippon Türstationen ist sie für Aufputz- und Unterputzmontage geeignet. Sie hat keinen Lautsprecher und kein Mikrofon: Sprechen und Hören läuft weiter über die Nippon Türstation. Haustelefone für die zusätzlichen Parteien wählen Sie passend dazu.
So wird die Erweiterung angeschlossen
- Anschluss an der Nippon Türstation über den Anschluss KEY (Extension), Verbindung mit 4 Adern: VCC, ADC4, GND, ADC5.
- Jedes der 10 zusätzlichen Haustelefone wird mit 2 Adern angeschlossen, an den Klemmen 1002 / 902 usw. der Türstation (BELL = Etagenruf, GND = gemeinsamer zweiter Kontakt).
- Aus einer 8er Türstation und der Erweiterung wird eine Türstation mit 18 Klingeln.
- Verdrahtung: siehe Tab Schaltplan sowie Anleitung und Planungshilfe.
Montage & Planung
PDFNippon Planungshilfe mit Schaltplänen PDFNippon Montage- und Bedienungsanleitung ▶ VIDEOMontage-Tipps und häufige Fragen zur Nippon Anlage (YouTube)
Hinweis: Die Elektroinstallation ist laut Montageanleitung durch einen Elektrofachbetrieb auszuführen.
Tipp für den Installateur – Testaufbau vor der Montage: Verbinden Sie Türstation, Netzteil und ein Haustelefon zunächst mit einer kurzen Leitung auf dem Tisch und testen Sie die Klingelausgänge nacheinander. So lässt sich später ein Fehler in der Hausverkabelung leicht von einem Geräteproblem unterscheiden.
Noch keinen Elektriker? Über unsere Montage-Partner finden Sie einen Elektriker in Ihrer Nähe.

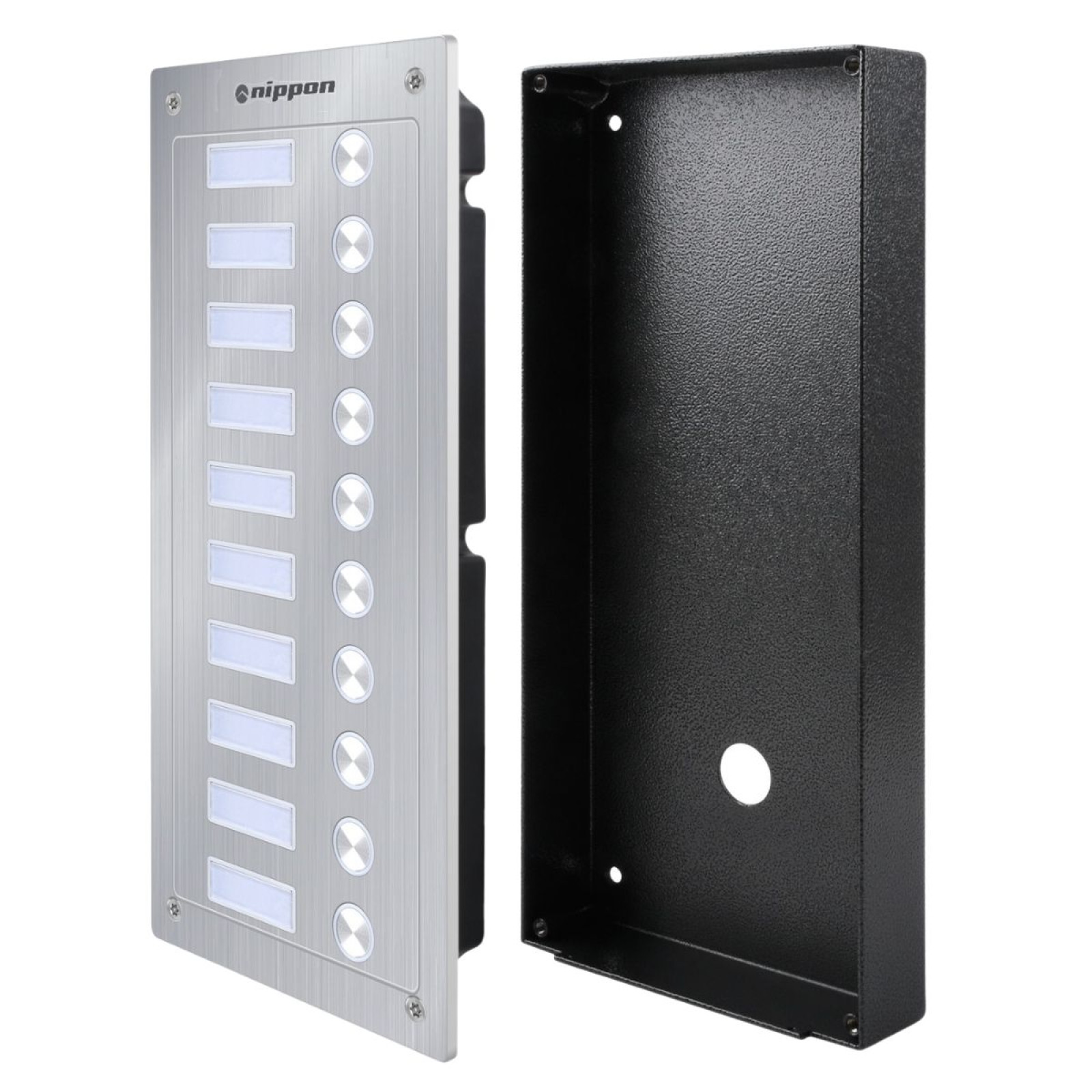

Lieferumfang der Erweiterungs-Türstation
- 1 × Erweiterungs-Türstation mit 10 Klingeltastern (ohne Lautsprecher, ohne Mikrofon)
- 1 × Stecker
- 1 × Unterputzdose
Nicht enthalten: die Nippon Türstation, Haustelefone und Netzteil.
Technische Daten der Erweiterungs-Türstation
| Klingeltaster | 10 |
| Lautsprecher und Mikrofon | nein |
| Anschluss | KEY (Extension) an der Nippon Türstation |
| Montage | Aufputz oder Unterputz |
| Frontplatte | massives Aluminium, 6 mm |
| Außenstation (H × B × T) | 284 × 130 × 39 mm |
| Montagegehäuse (H × B × T) | 272 × 120 × 31 mm |
Schaltplan der Nippon Erweiterungs-Türstation mit 10 Klingeln
Nippon wird sternförmig in 1+n-Technik verdrahtet: Von der Türstation führen 2 Adern zu jedem Haustelefon. Nippon ist kein BUS-System, die Haustelefone dürfen nicht hintereinandergeschaltet werden. Für den optionalen Etagenruf kommt je Wohnung 1 zusätzliche Ader von der Türstation hinzu (2+n). Zum Vergrößern die Pläne anklicken.
Die Erweiterungs-Türstation hat keinen Lautsprecher und kein Mikrofon. Sie wird an eine beliebige Nippon Türstation mit 2, 4, 6 oder 8 Klingeln angeschlossen und erweitert diese um 10 Klingeln. Die Pläne unten zeigen die Grundverdrahtung der Nippon Anlage.
Grundverdrahtung mit Türöffner
Türstation, Haustelefone, Netzteil und Türöffner (12 V DC, max. 1.000 mA)Verdrahtung mit und ohne Etagenruf
Links ohne Etagenruf (1+n), rechts mit Etagenruf (2+n)Erweiterung anschließen
| Anschluss an der Türstation | KEY (Extension) |
| Verbindung zur Erweiterung | 4 Adern: VCC, ADC4, GND, ADC5 |
| Haustelefone der zusätzlichen Klingeln | Klemmen 1002 / 902 … mit BELL und GND an der Türstation |
Anschlüsse an der Türstation (laut Anleitung)
| POWER-IN | Netzteil 15 V DC, 2 A |
| LOCK | Türöffner an GND / NC-12V; alternativ ein Tür-Halte-Elektromagnet an GND / NO-12V (nur einer von beiden) |
| EXIT | Türöffnungstaster (EXIT / GND) |
| LOCKTIME | Entriegelungszeit 1 bis 10 Sekunden einstellbar, Werkseinstellung 2 Sekunden |
| BELL und GND | Etagenruf (BELL) und gemeinsamer zweiter Kontakt (GND) der Haustelefone |
| KEY (Extension) | Erweiterungs-Türstation mit 10 Klingeln |
| RS485 | Verbindung zu einer zweiten Türstation im Parallelbetrieb, z. B. für Gebäude mit zwei Eingängen |
PDFNippon Planungshilfe mit allen Schaltplänen
Hinweis: Die Elektroinstallation ist laut Montageanleitung durch einen Elektrofachbetrieb auszuführen.
