Nippon Türstation mit 8 Klingeln für 8 Parteien
Klingeln, sprechen, Tür öffnen – mit der 2-Draht-Technik der Nippon Serie. Diese Nippon Türstation hat 8 beleuchtete Klingeltaster mit wechselbaren Namensschildern. Sie eignet sich für ein Achtfamilienhaus, als Ersatz für eine vorhandene Türstation oder als Erweiterung Ihrer Nippon Anlage. Haustelefone und Netzteil wählen Sie passend dazu. Dank 2-Draht-Technik (1+n) nutzen Sie in den meisten Fällen den vorhandenen Klingeldraht weiter.
Passt die Nippon Türsprechanlage zu Ihrer vorhandenen Installation?
- Nur 2 Adern von der Türstation zu jedem Haustelefon
- Sternförmige 1+n-Verdrahtung, kein BUS-System: Haustelefone nicht hintereinanderschalten
- Vorhandene Klingelleitungen sind grundsätzlich weiterverwendbar, sofern technisch in Ordnung
- Bereits integriert, kein Zusatzmodul nötig
- Schließender Klingeltaster an der Wohnungstür direkt einbindbar
- 1 zusätzliche Ader je Wohnung; GND und BELL gemäß Schaltplan gemeinsam führbar (2+n-Verdrahtung)
- Eigener Rufton, unterscheidbar vom Ruf der Haustür
- Türöffner ausschließlich 12 V DC, max. 1 A (siehe Hinweis beim Lieferumfang)
- Haustelefone der älteren WL0 Serie weiterverwendbar; Nippon Netzteil 15 V DC wird benötigt, die Montagedose liegt der Türstation bei; das alte WL0 Netzteil nicht weiterverwenden
- Ein klassischer externer Gong kann nicht direkt angeschlossen werden
Ideal für die Modernisierung: Installation mit nur 2 Drähten
Die Nippon Serie benötigt für die eigentliche Sprechanlage nur zwei Leitungsadern je Haustelefon – darüber laufen Klingelsignal, Sprache, Türöffner-Befehl und die Stromversorgung der Innenstation. In vielen Fällen nutzen Sie deshalb die vorhandenen Klingelleitungen weiter, ohne neue Kabel durch das ganze Haus ziehen zu müssen. Ein separates Netzteil in der Wohnung ist nicht nötig; das 15-V-Netzteil sitzt im Sicherungskasten auf der Hutschiene.
Auch ein Etagenruf an der Wohnungstür ist möglich: Das Haustelefon unterscheidet automatisch zwischen Haustür und Wohnungstür durch unterschiedliche Klingeltöne. Gespräche sind mithörsicher.
Schaltplan – zum Vergrößern anklicken| Aderquerschnitt (Türstation → Haustelefon) | mögliche Leitungslänge |
|---|---|
| 0,3 mm² | bis ca. 30 m |
| 0,6 mm² | bis ca. 60 m |
| 0,8 mm² | bis ca. 100 m |
Montage & Planung
PDFNippon Planungshilfe mit Schaltplänen PDFNippon Montage- und Bedienungsanleitung ▶ VIDEOMontage-Tipps und häufige Fragen zur Nippon Anlage (YouTube)
Hinweis: Die Elektroinstallation ist laut Montageanleitung durch einen Elektrofachbetrieb auszuführen.
Tipp für den Installateur – Testaufbau vor der Montage: Verbinden Sie Türstation, Netzteil und ein Haustelefon zunächst mit einer kurzen Leitung auf dem Tisch und testen Sie die Klingelausgänge nacheinander. So lässt sich später ein Fehler in der Hausverkabelung leicht von einem Geräteproblem unterscheiden.
Noch keinen Elektriker? Über unsere Montage-Partner finden Sie einen Elektriker in Ihrer Nähe.
Erweiterungen: So wächst die Nippon Anlage mit Ihren Anforderungen
- Etagenklingel: Ein Klingeltaster an der Wohnungstür lässt sich direkt einbinden – ohne Zusatzmodul, mit eigenem Rufton (1 zusätzliche Ader je Wohnung).
- Zweite oder dritte Türstation für Nebeneingang, Hofeinfahrt oder Grundstückstor: Von jeder Türstation aus können alle Wohnungen angerufen werden. Die Türöffner-Taste am Haustelefon entriegelt dabei immer nur den Türöffner der Türstation, von der aus geklingelt wurde. So lassen sich auch hintereinanderliegende Türen komfortabel bedienen – zum Beispiel erst das Grundstückstor, dann die Haustür: Der Besucher klingelt an der jeweiligen Tür, und der Bewohner gibt sie mit derselben Taste frei.
- Türöffner-Taster im Haus oder potentialfreier Kontakt: Die Tür kann zusätzlich über einen Taster im Gebäude oder über andere Einrichtungen wie ein Codeschloss entriegelt werden.
- Türöffner: Passend zur Anlage erhalten Sie bei uns den elektrischen Türöffner mit Tagesentriegelung (12 V DC, für DIN links und rechts).
Passende Haustelefone, Netzteil und Türöffner
- Kompatible Haustelefone: Nippon NSB, außerdem WL0 NEFC, WL0 NEFD und Genway NEFC
- Haustelefone sind nicht im Lieferumfang enthalten: je Wohnung ein Haustelefon
- Netzteil 15 V DC (Nippon Netzteil) ist nicht im Lieferumfang enthalten
- Elektrischer Türöffner (12 V DC, max. 1.000 mA) ist nicht im Lieferumfang enthalten
Auf Nummer sicher: unser passender universeller Türöffner mit Tagesentriegelung (DIN links und rechts) – am besten gleich mitbestellen.

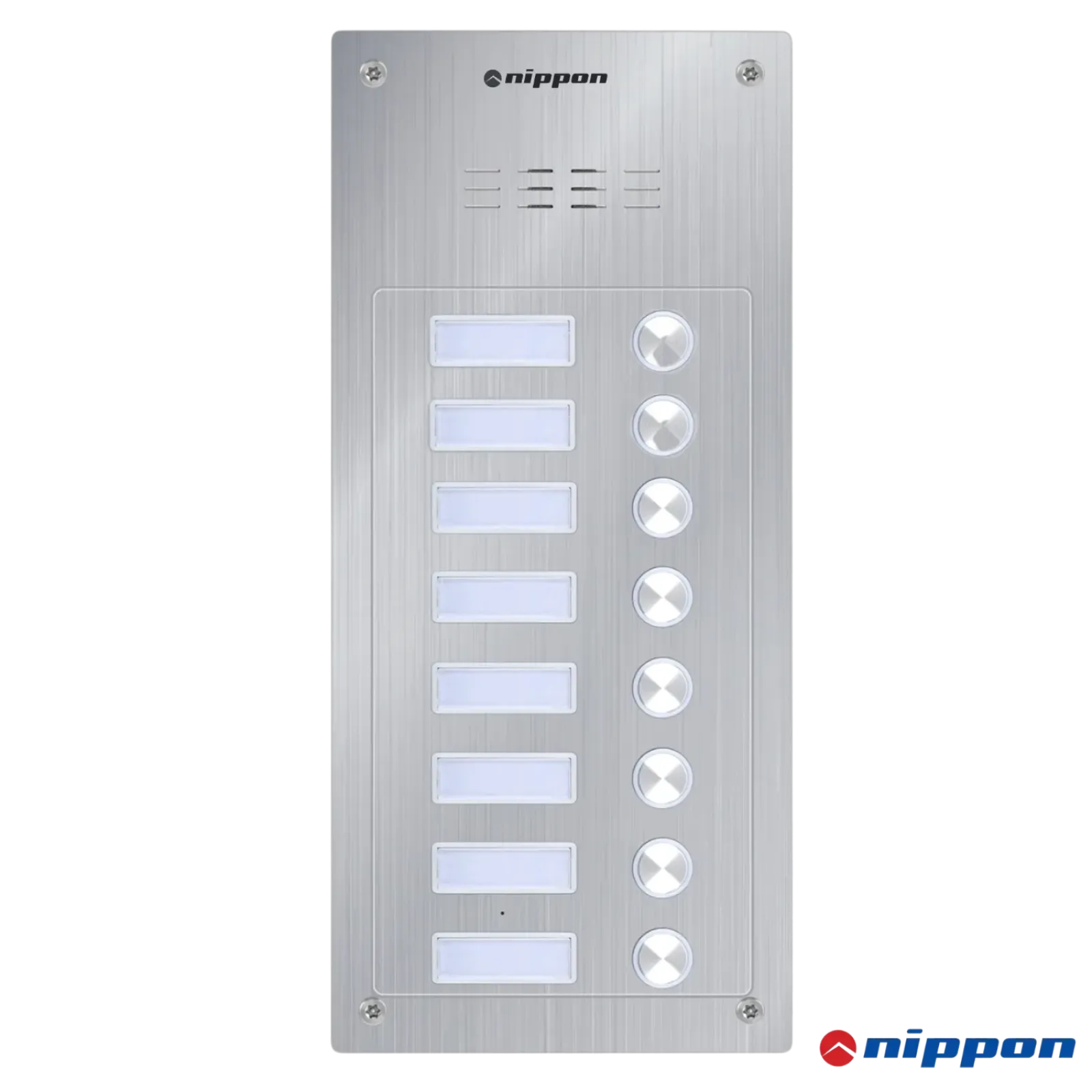

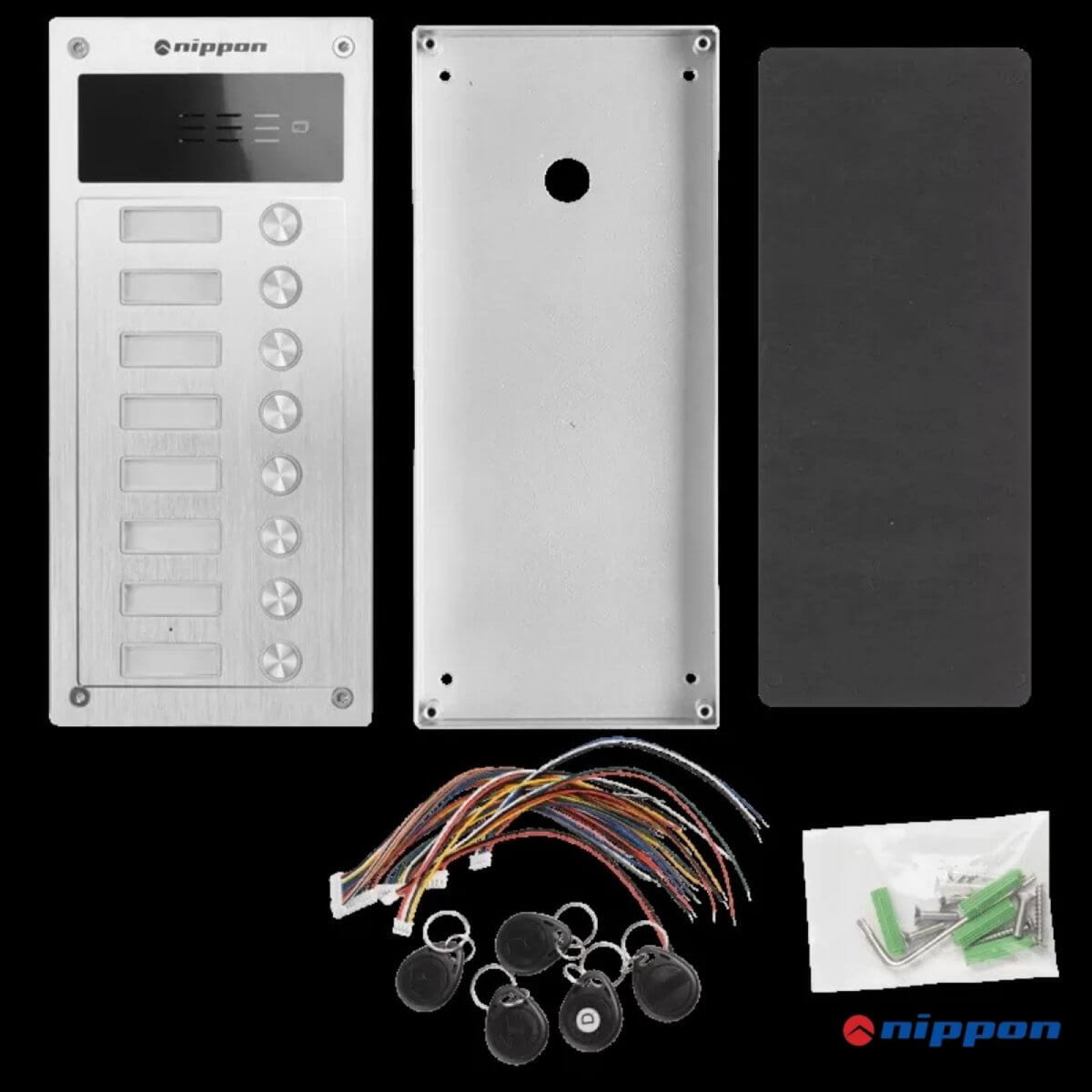

Lieferumfang der Nippon Türstation mit 8 Klingeln

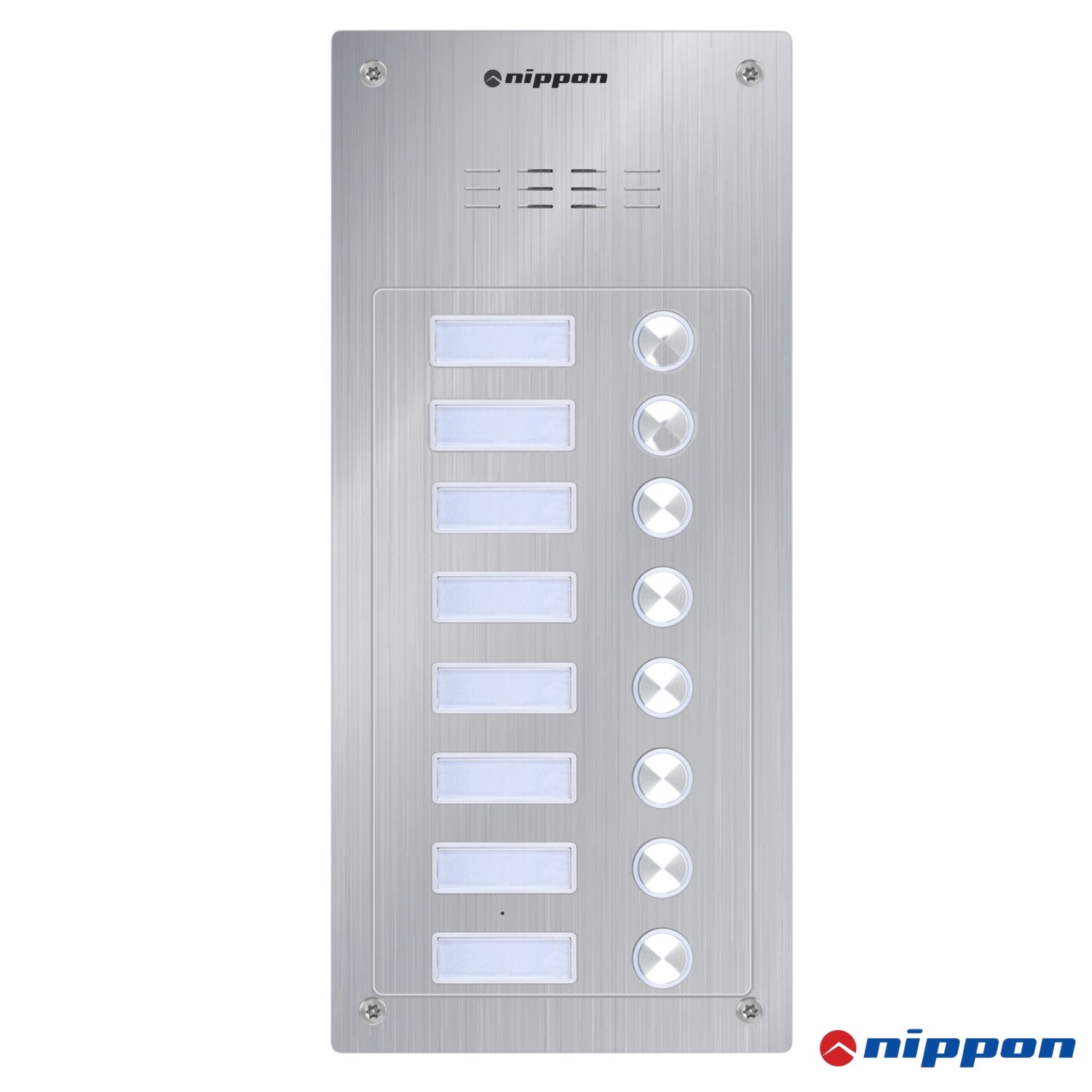

- 1 × Türstation mit 8 Klingeltastern und 8 beleuchteten Namensschildern

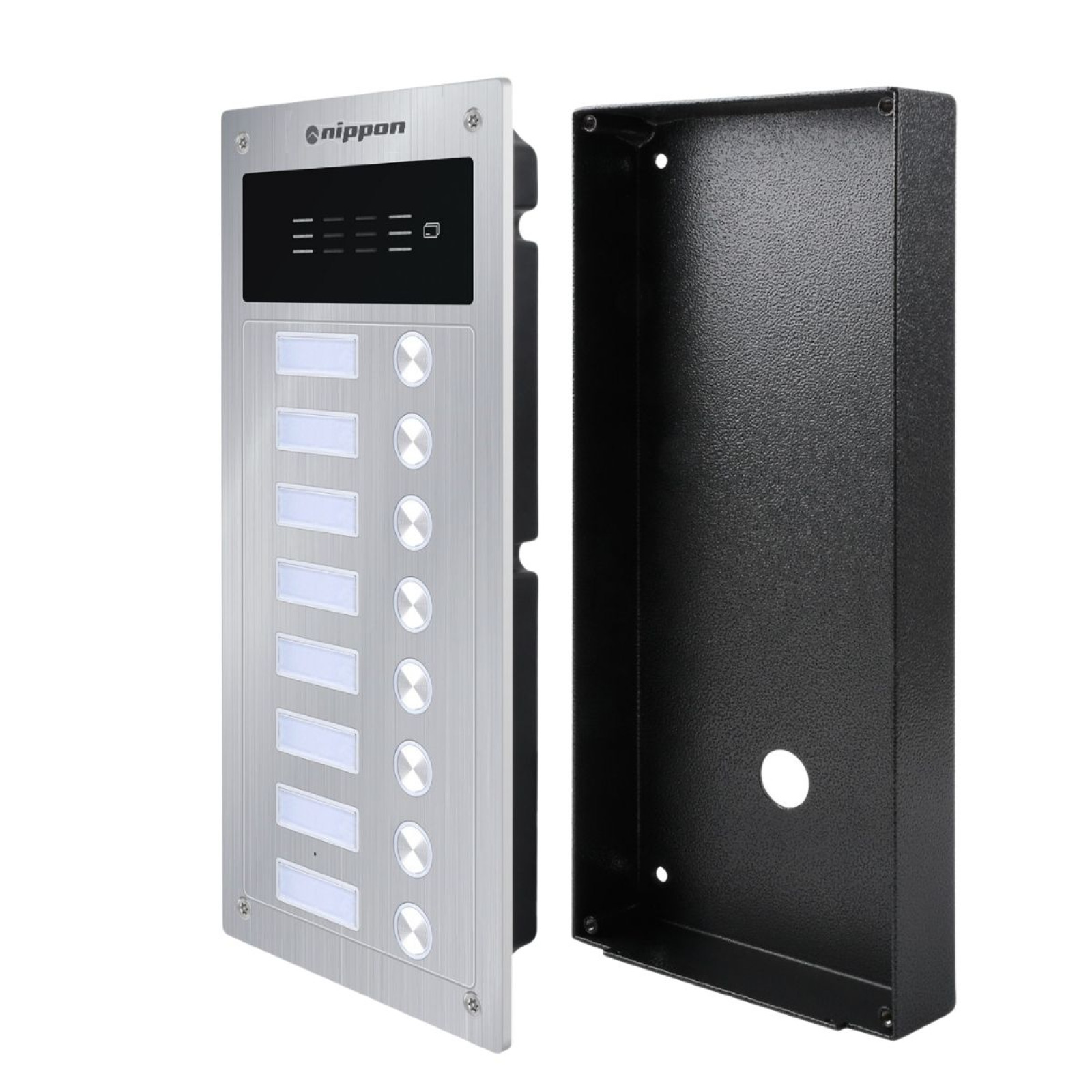

- 1 × Montagedose für Aufputz- und Unterputzmontage
- 1 × Steckersatz mit 15 cm Kabelstrang
- Dübel und Schrauben
- 4 Sicherheitsschrauben inkl. Sicherheitsschlüssel zum Verschließen der Klingelplatte
- Deutsche Anleitung
Technische Daten der Nippon Türstation mit 8 Klingeln
| Stromversorgung | 15 V DC (Nippon Netzteil, nicht im Lieferumfang) |
| Stromaufnahme Standby | unter 100 mA |
| Stromaufnahme im Betrieb | unter 200 mA |
| Arbeitstemperatur | −40 bis +85 °C |
| Luftfeuchtigkeit im Betrieb | 45 bis 95 % |
| Montage | Aufputz oder Unterputz |
| Frontplatte | 6 mm massives Aluminium |

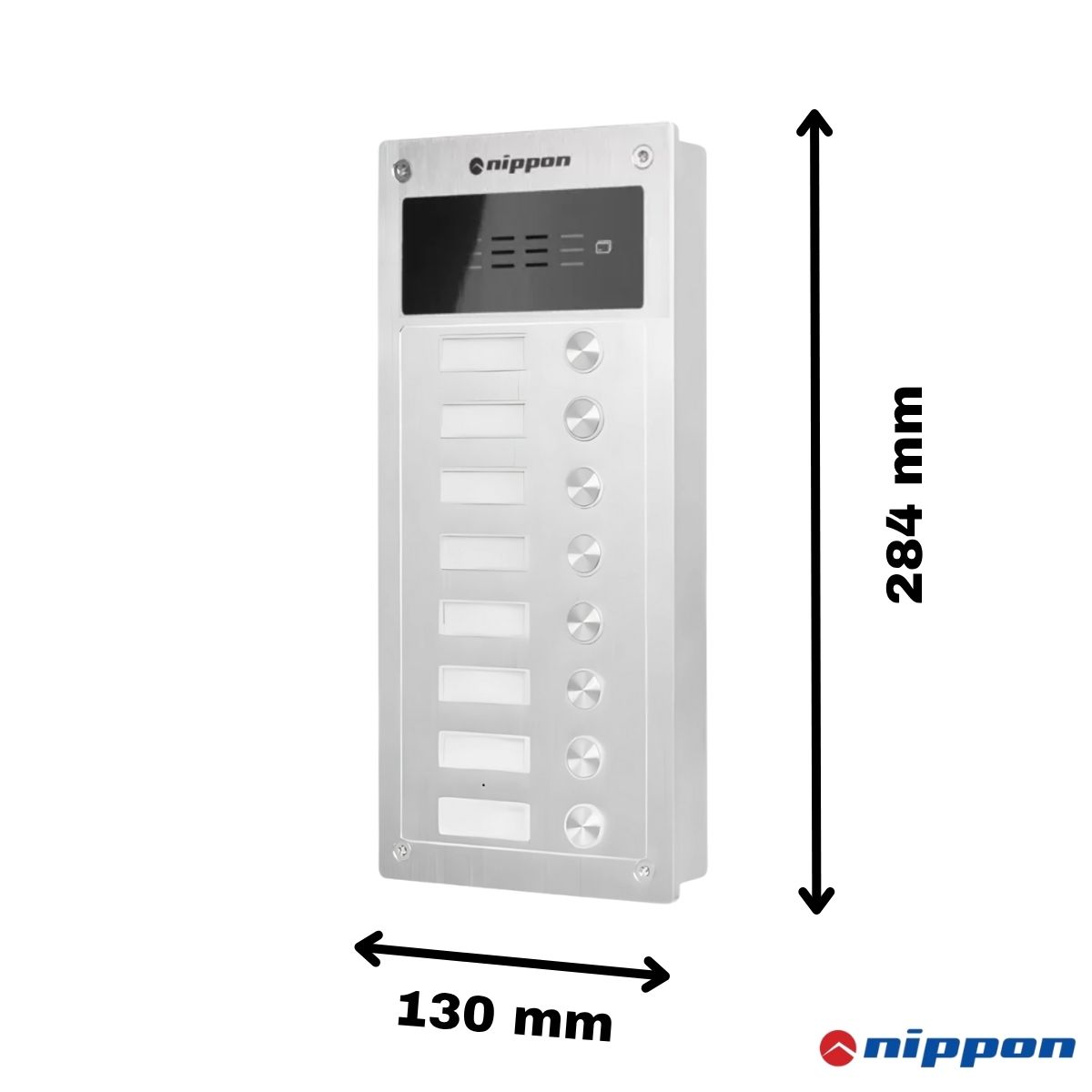

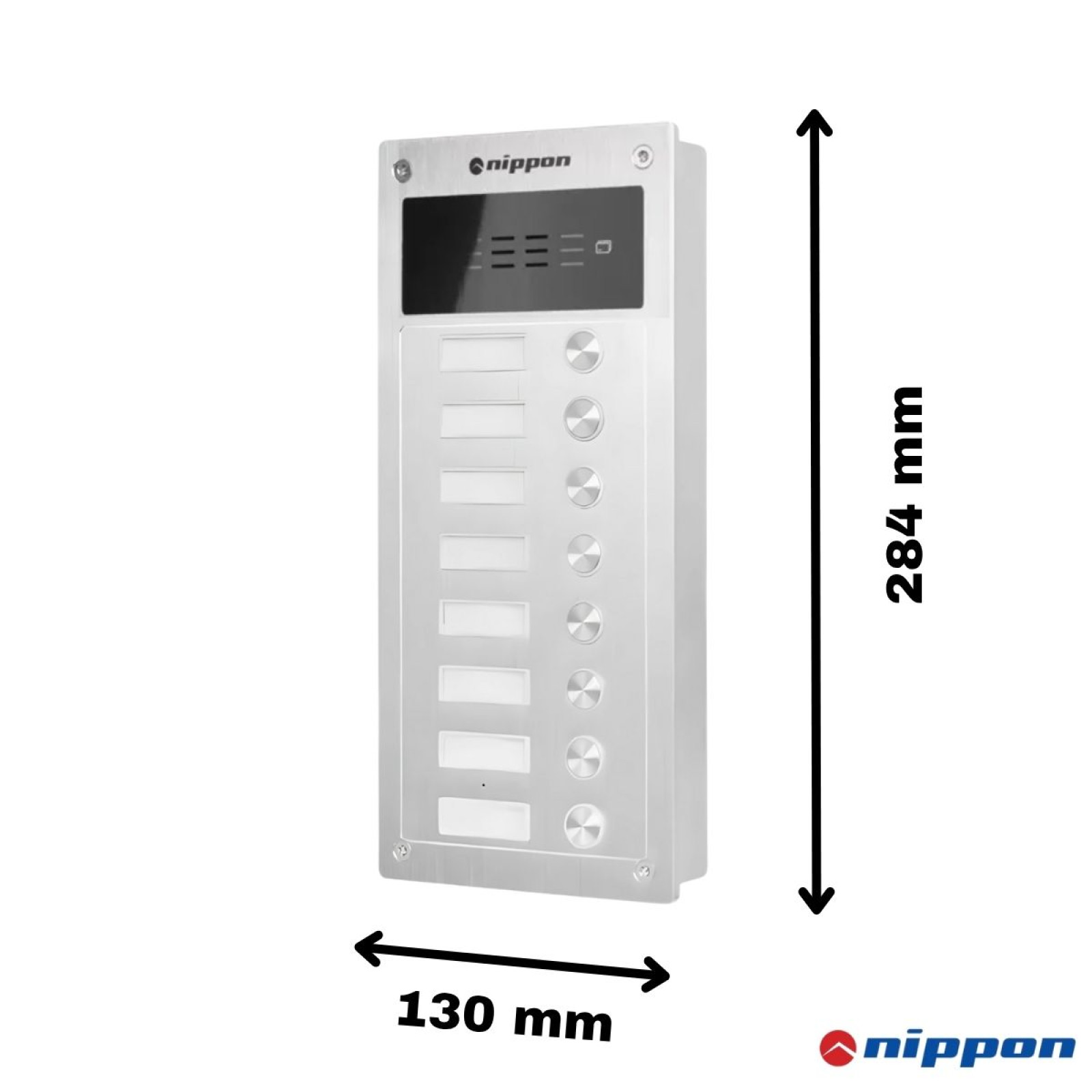

| Außenstation (H × B × T) | 284 × 130 × 39 mm |
| Montagegehäuse (H × B × T) | 272 × 120 × 31 mm |
| Türöffnungsdauer | einstellbar, 1 bis 10 Sekunden |
| Türöffner | 12 V DC, max. 1.000 mA (nicht im Lieferumfang) |
| Verdrahtung Netzteil / Türöffner | 2 × 1,0 mm² je Leitung |
Schaltplan der Nippon Türstation mit 8 Klingeln
Nippon wird sternförmig in 1+n-Technik verdrahtet: Von der Türstation führen 2 Adern zu jedem Haustelefon. Nippon ist kein BUS-System, die Haustelefone dürfen nicht hintereinandergeschaltet werden. Für den optionalen Etagenruf kommt je Wohnung 1 zusätzliche Ader von der Türstation hinzu (2+n). Zum Vergrößern die Pläne anklicken.
Dieser Schaltplan gilt für alle Nippon Türstationen mit 2, 4, 6 oder 8 Klingeln, mit und ohne RFID. Bei dieser Türstation mit 8 Klingeln führen 8 Leitungen mit je 2 Adern zu den 8 Haustelefonen.
Grundverdrahtung mit Türöffner
Türstation, Haustelefone, Netzteil und Türöffner (12 V DC, max. 1.000 mA)Verdrahtung mit und ohne Etagenruf
Links ohne Etagenruf (1+n), rechts mit Etagenruf (2+n)Anschlüsse an der Türstation (laut Anleitung)
| POWER-IN | Netzteil 15 V DC, 2 A |
| LOCK | Türöffner an GND / NC-12V; alternativ ein Tür-Halte-Elektromagnet an GND / NO-12V (nur einer von beiden) |
| EXIT | Türöffnungstaster (EXIT / GND) |
| LOCKTIME | Entriegelungszeit 1 bis 10 Sekunden einstellbar, Werkseinstellung 2 Sekunden |
| BELL und GND | Etagenruf (BELL) und gemeinsamer zweiter Kontakt (GND) der Haustelefone |
| KEY (Extension) | Erweiterungs-Türstation mit 10 Klingeln |
| RS485 | Verbindung zu einer zweiten Türstation im Parallelbetrieb, z. B. für Gebäude mit zwei Eingängen |
PDFNippon Planungshilfe mit allen Schaltplänen
