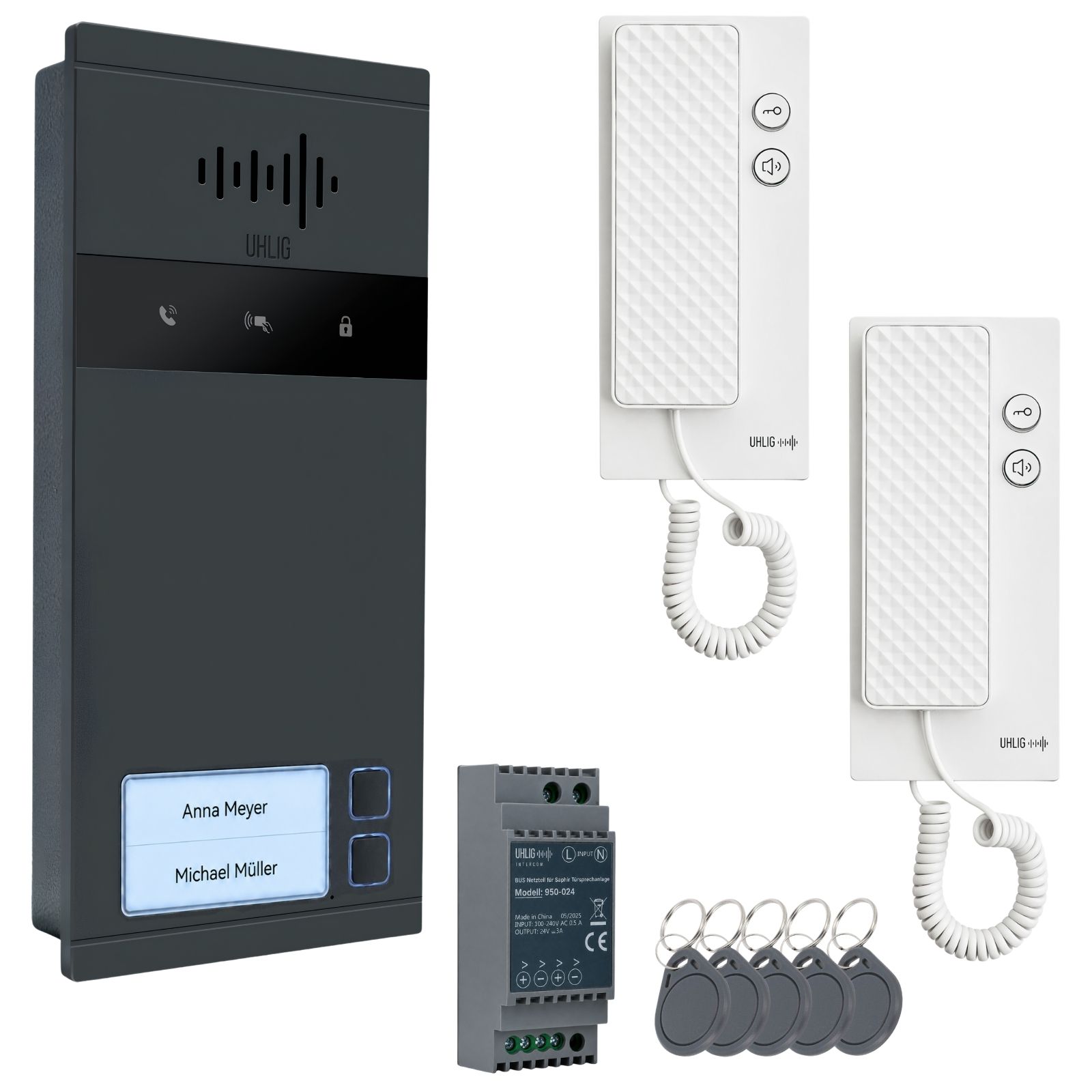

2-Draht BUS Türsprechanlage für 2-Familienhaus mit RFID – Saphir Komplett-Set (Aufputz & Unterputz)

Für Mehrfamilienhäuser von 2 bis 48 Wohnungen. Türstationen gibt es mit 2, 3, 4, 6 und 8 Klingeln. Mit Erweiterungsmodulen zu je 10 Klingeln erweitern Sie auf bis zu 48 Klingeln.

Ideal für Sie, wenn …

• Ihr Haus 2 Wohnungen hat (später erweiterbar bis 48 Klingeln)
• Ihnen Sprechen und Türöffnen genügt, der Eingang aber hochwertig aussehen soll
• Sie im Bestand die vorhandene Klingelleitung weiterverwenden möchten
• Ihre Mieter die Haustür zusätzlich per Chip öffnen sollen, Schlüssel funktioniert weiter
• Nebeneingang, Hof oder Tor dazukommen sollen (bis 4 Türstationen)

Nicht die richtige Wahl, wenn …

• Sie den Besucher sehen möchten: Saphir ist eine reine Audioanlage. Zu den 2-Draht Videosprechanlagen →
• Hörer anderer Hersteller weiterverwendet werden sollen – diese sind mit Saphir nicht kompatibel.

Ja. Die vorhandene Klingelleitung darf weiterverwendet werden. Die Saphir braucht für alle Hörer und Türstationen nur 2 Adern der gemeinsamen Busleitung. Die Hörer werden an die bestehenden Adern geklemmt, die Zuordnung zur Klingel erfolgt am DIP-Schalter im Hörer. So lässt sich eine Türsprechanlage im Mehrfamilienhaus nachrüsten, ohne neue Leitungen zu ziehen. Die maximalen Leitungslängen finden Sie in der Beschreibung.

Alle Hörer und Türstationen hängen an einer gemeinsamen 2-Draht-Busleitung. Sie kann pro Etage verzweigt oder im Keller bzw. im Hausflur zusammengeführt werden. An den Innenstationen sind die Adern verpolungssicher, nur das Busnetzteil wird separat an die Türstation angeschlossen. Zwischen Türstation und Innenstation sind bis 100 m bei 0,5 mm², bis 150 m bei 0,75 mm² und bis 200 m bei 1,0 mm² möglich, zwischen Netzteil und Türstation 20 m bei 0,5 mm² und 30 m ab 0,75 mm².

Über den DIP-Schalter in der Innenstation. Dort wird die Nummer der Klingel eingestellt (1 bis 48). Beim Systemstart konfiguriert sich die Anlage automatisch. Soll ein Hörer später auf eine andere Klingel reagieren, stellen Sie einfach den DIP-Schalter um und starten die Anlage neu. Ein Umverdrahten ist nicht nötig.

Ja, bis zu 7 Innenstationen je Klingel. Dafür bekommen alle Hörer dieselbe Nummer am DIP-Schalter, zum Beispiel für eine Maisonette oder eine Praxis mit Empfang.

Ein Türöffner mit 12 V DC und max. 1,0 A. Der Türöffner ist nicht im Set enthalten. Türöffnungsdauer: 1–10 Sekunden.

Ja. Der RFID-Chip ist eine freiwillige Ergänzung. Die Haustür lässt sich weiterhin ganz normal mit dem Schlüssel öffnen. Der Chip gibt nur den elektrischen Türöffner frei, der in der Haustür ohnehin verbaut ist, genau wie die Türöffnertaste in der Wohnung. Am Schloss ändert sich nichts.

Mit dem grünen Master-Tag lernen Sie neue Transponder an, mit dem roten Master-Tag löschen Sie einzelne Transponder, zum Beispiel nach dem Auszug eines Mieters. Gespeichert werden bis zu 400 Transponder. Geht ein Master-Tag verloren, lässt er sich neu anlernen; zusätzlich ist ein kompletter RFID-Reset möglich.

Ja. Bis zu 4 Türstationen lassen sich parallel betreiben, die Adressierung erfolgt per DIP-Schalter. Bei mehr als 2 Türstationen ist ein zusätzliches Netzteil vorzusehen.

Ja. Ein externer Klingeltaster an der Wohnungstür wird an der ETR-Klemme der Innenstation angeschlossen. Der Etagenruf hat immer einen eigenen, festen Rufton, für Rufe von der Türstation stehen 3 Ruftöne zur Wahl. So ist die Rufunterscheidung serienmäßig sichergestellt.

Bei mehr als 20 Innenstationen oder mehr als 2 Türstationen. Das mitgelieferte Netzteil liefert 24 V DC mit 72 W.

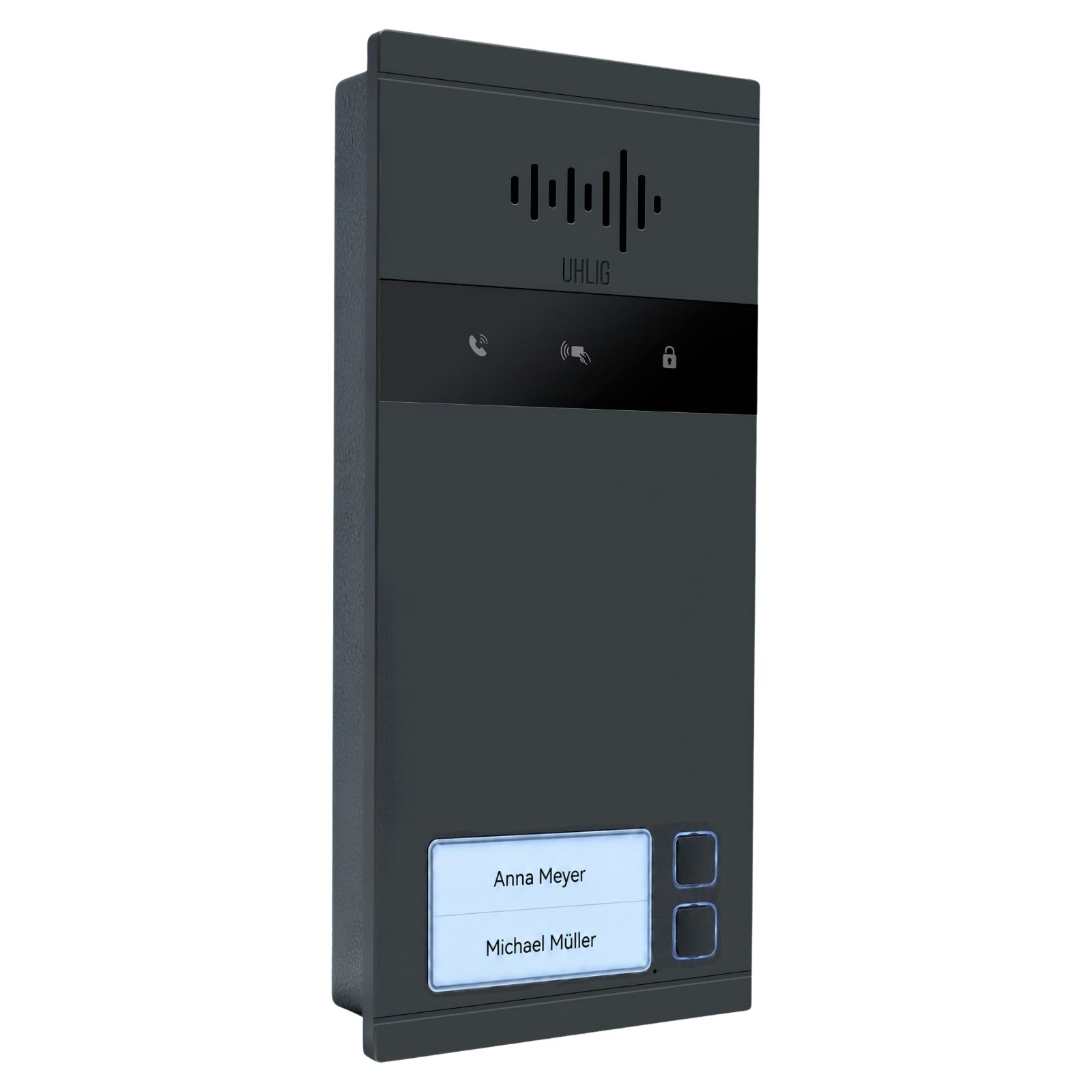

Die Türstation hat eine integrierte Selbsttest-Funktion für die Installation. Die LEDs zeigen Anruf, gelesenen RFID-Chip und Türentriegelung an.

Nein. Die diamantartige Gummioberfläche besteht aus einem neuartigen, schmutzabweisenden Material und verhindert zugleich jedes Klappern des Hörers. Wer die Hörer zum Beispiel bei einem Mieterwechsel oder einer Renovierung optisch auffrischen möchte, bekommt die Oberfläche einzeln als Ersatzteil, ohne neues Gerät.

Ja. Per 3-Sekunden-Druck schalten Sie den Stummmodus dauerhaft ein, die LED leuchtet dann blau. Ein Anruf wird zusätzlich durch weißes Blinken angezeigt.

Im Alltag meinen beide Begriffe dasselbe: eine Anlage, mit der Sie aus der Wohnung mit dem Besucher an der Haustür sprechen und die Tür öffnen. Die Saphir ist eine Audio-Türsprechanlage mit Gegensprechen über den Hörer. Sie wird im Handel auch als Gegensprechanlage, Haussprechanlage oder Klingelanlage bezeichnet.

Die Namensschilder beschriften Sie mit einem 12-mm-Schriftband aus dem Beschriftungsgerät oder mit bedruckbarer Laserfolie. Die Namensfelder sind beleuchtet und bei Dunkelheit gut lesbar.
