ACI Farfisa Einbau Sprechanlage für Briefkasten und Fremdgehäuse als Bausatz 1-60 Parteien

2-Draht Sprechanlage zum Einbauen in Briefkastenanlagen oder hinter bestehende Klingelplatten

geeignet für das Einfamilienhaus oder Mehrfamilienhaus

Die Anlage besteht aus einer Türsprechstelle mit einem kompakten Gehäuse. Sie ist es für den verborgenen Einbau in eine Briefkastenanlage mit bereits vorhanden Klingelplatte mit Sprechgitter vorgesehen. Sie ist aber auch zum Einbau in eine bestehende Türsprechstelle, Toranlage oder Sprechanlagen Leergehäuse geeignet.


Dies ermöglicht Ihnen eine vorhandene Briefkasten-Klingelanlage oder eine vorhandene Klingelplatte mit einer Haussprechanlage auszurüsten. Dies kann ohne größere Montageaufwand oder Änderungsaufwand erfolgen, da das vorhandene Gehäuse beibehalten wird.
Es ist auch eine praktische Lösung, wenn Sie eine ältere Klingelanlage erneuern wollen oder Sprechanlage verbaut haben, welche defekt  ist und den Montageaufwand für den Einbau einer komplett neuen Türstation scheuen. In diesem Fall können Sie das bestehende Gehäuse Ihrer alten Türsprechanlage einfach beibehalten. Sie tauschen nur das Innenleben der Türsprechstelle, zudem die Haustelefone und den Trafo. Die Optik Ihres Einfamilienhauses oder Mehrfamilienhauses bleibt unverändert. Damit ist diese Briefkastensprechanlage eine günstige Lösung, wenn es darum geht ein bestehendes Gehäuse der Klingelanlage oder Gegensprechanlage beizubehalten.

Hersteller der Einbau-Türsprechanlage

ACI Farfisa ist ein führender italienischer Hersteller für Türsprechanlagen und Videosprechanlagen, der seit 1967 Produkte für die Türkommunikation und Zugangssysteme anbieten. Daher ist ACI Farfisa eine gute Wahl, wenn Ihnen langjährige Ersatzteilverfügbarkeit wichtig ist.

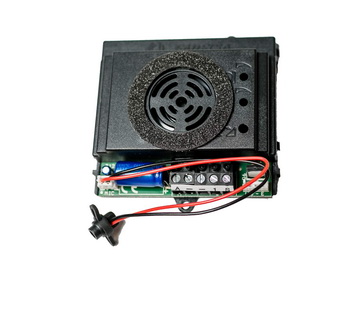

Türsprechstelle (zum Einbau in Fremdgehäuse)

Die Türsprechstelle der Gegensprechanlage verfügt über getrennte Lautstärken Einstellung für den Lautsprecher und das Mikrofon.
Das Mikrofon lässt sich durch das ca. 25 cm langes Kabel, auch etwas entfernt vom Lautsprecher montieren.

Dimensionen der Türsprechstelle:

Breite: 6,6cm
Höhe: 9,3cm
Tiefe: 3,3cm

Haustelefone

Exhito Haustelefon EX311 für Adern sparende Türsprechanlagen 2-Draht (1+n Verkabelung) und elektronischen Tonruf.
Farbe: weiß
Mit einer Türöffner Taste und zwei zusätzliche Funktionstasten (zum Beispiel für zweiten Türöffner angesteuert über ein separates Relais oder Treppenhauslicht)
Außenmaße: 65 x 218 x 62 mm (b x h x t)

Trafo PRS210ED

• Netzgerät mit 18VA Leistung.
• Eingangsspannung 127 oder 230 Vac.
• Ausgangsspannungen 13 Vac 0.6 A Dauerbetrieb. 1 A (für Türöffner und Klingel); 8 Vdc 0.1 A; 12 Vdc 0.2 A geregelt; 8 Vdc 0.02A.
• Benötigt 3 DIN Schächte
• Gegen Überlastung und Kurzschluss gesichert.
• VDE geprüft

Diodenmodul zum Anschluss der vorhandenen Klingeln

Für je 2 Klingeltaster von Ihrer vorhandenen Klingelplatte wird ein "241D Diodenmodul" benötigt (dies ist im Lieferumfang enthalten) welches mit 2 Dioden bestückt ist und den Anschluss von 2 Klingeln ermöglicht. Diese Türsprechstelle kann somit  auf eine unbegrenzte Anzahl von Wohnungen / Teilnehmern erweitert werden.
Es kann ein beliebiger schließender Taster welcher Bauseits vorhanden ist verwendet werden.

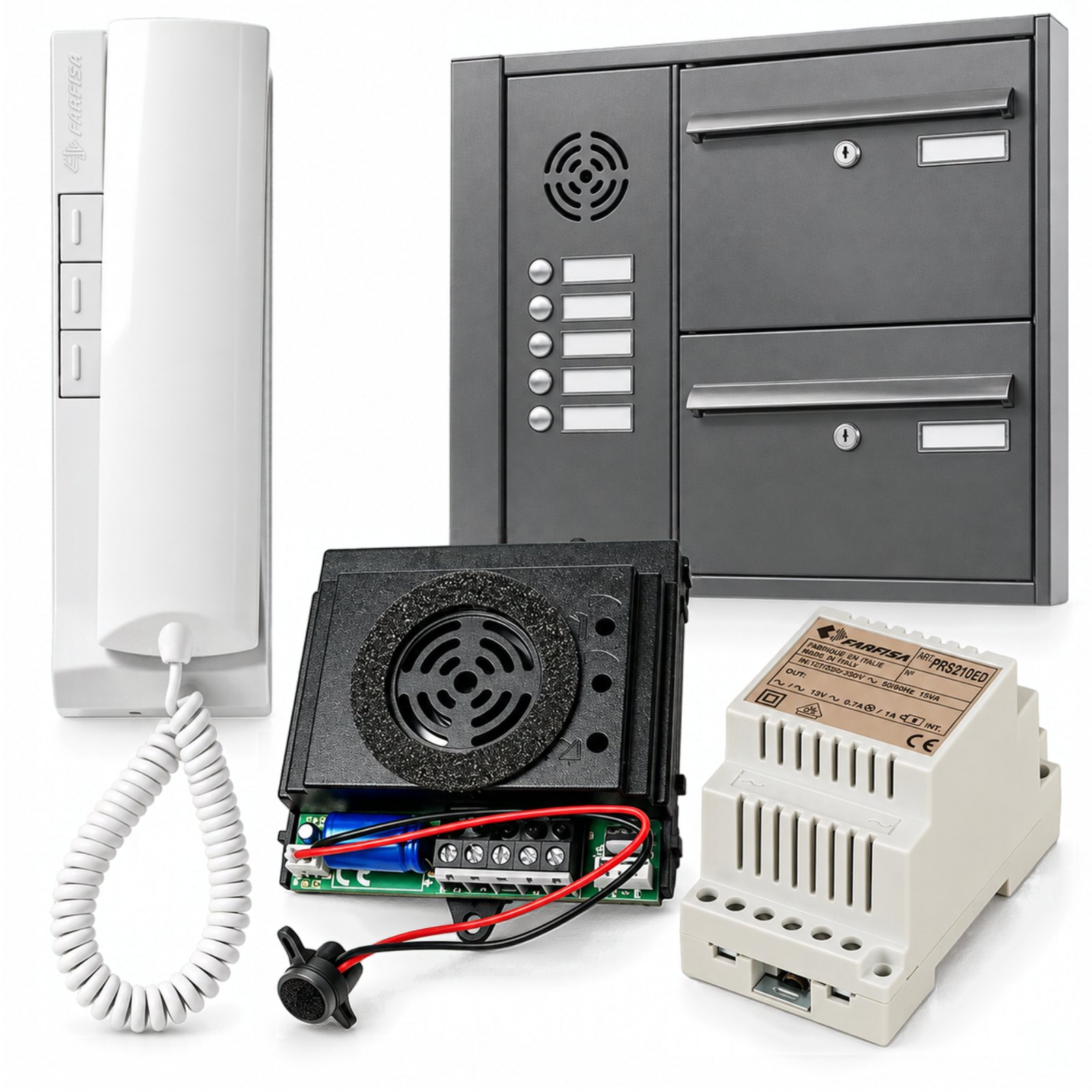

Lieferumfang der Einbausprechanlage:

• 1 x Türsprechstelle
• 1 x Trafo
• je Teilnehmer 1 X Haustelefon
• je 2 Teilnehmer 1X  Diodenmodule"

Schaltplan:

In folgendem Schaltplan sehen Sie wie einfach und damit auch zeitsparend und günstig die 2 Draht Briefkastensprechanlage anzuschließen ist:
Pro Haustelefon reichen 2 Adern zur Außenstation, welche in Ihrem bestehenden Briefkasten verbaut werden kann.

Montage der Sprechanlage im Briefkasten und Anschluss der Komponenten

Das Sprechmodul lässt sich am einfachsten mit einem 3M Klebeband im Gehäuse dem Briefkasten anbringen. Das funktioniert ohne Bohren und lässt sich rückstandslos wieder entfernen. Zudem verbindet es mögliche Vibrationen und ungewollte Nebengeräusche.
Der Anschluss der Türsprechanlage erfolgt entsprechend dem Schaltplan. Dank 2 Draht Technik ist auch ohne Spezialkenntnisse möglich. Es handelt sich um keine BUS Anlage. Dies hat den Vorteil, dass Sie die Anlage nicht programmieren müssen, was bei manchen Anlagen zeitraubend sein kann und viel Einarbeitungszeit benötigt, wenn man solche Anlagen nicht regelmäßig montiert.


---



Optionale Erweiterungen dieser Türsprechanlage sind:



Etagenruf:

Es ist ohne weiteres Zubehör möglich einen Etagenruf ohne Rufton Unterscheidung zu bauen.
Ein Etagenruf mit Rufton Unterscheidung lässt sich mit dem Modul RL37D realisieren, das Modul ist nur einmal pro Anlage erforderlich.
In beiden Fällen ist jedoch eine zusätzliche Ader in Reihe geschaltet nötig (2+n Verdrahtung).


Externes Läutwerk:

Es ist möglich, mit dem Einbau des Relaismodul RL36 einen externen Gong anzusteuern. Für normale Wohnungen in der Regel nicht nötig!



Mithörsperre:

Um eine Mithörsperre einzurichten, benötigen Sie ein SM50 Mithörsperren Modul für jedes Haustelefon.


Mehrere Haustelefone an einer Klingel:

An jeder Klingel können max. 3 Haustelefone parallel angeschlossen werden.
Der Parallelanschluss von Haustelefone ist ohne separaten Zubehör möglich.
