Etagenruf-Modul (Mel-Modul) - zum Anschluss von Etagenklingeltaster an die Türsprechanlage der Serie WL0

Das Etagenruf-Modul (Mel-Modul) ermöglicht es, die Etagenklingeln von allen Wohnungen mit der Sprechanlage der Serie WL0 zu verbinden.

(INFO: Etagenklingeln sind Taster zum Klingeln, welche im Hausflur vor den Wohnungseingangstüren angebracht sind.)

Mit dem MEL Modul für Etagenruf können Sie die Klingel im Hausflur mit der Türsprechanlage der Serie WL0 verbinden.
Dies bietet den Vorteil, dass Besucher nicht nur unten an der Haustüre klingeln kann, sondern auch oben in den Etagen im Hausflur vor den Wohnungseingangstüren.

Etagenruf-Modul Funktionsbeschreibung:

• Pro Gegensprechanlage / Haus wird nur ein Modul benötigt, um alle Etagenklingel des Wohnhauses mit der Gegensprechanlage zu verbinden.

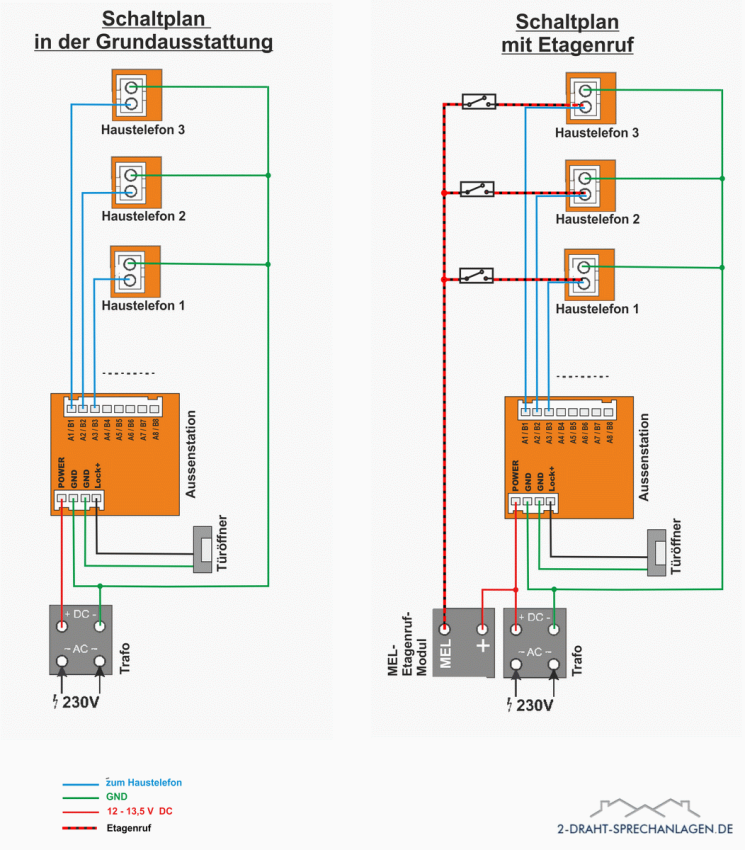

• Hie für wird eine weitere (dritte) Leitung in Reihe geschaltet benötigt. (2+n Verdrahtung für die gesamte Sprechanlage)
• Der Bewohner erkennt an dem unterschiedlichen Klingelton sofort, ob der Besucher an der Wohnungstüre im Hausflur klingelt (Drrrrrr) oder unten an der Türsprechstelle bei der Haustüre klingelt (DING-DONG-DING-DONG).
• Ohne dem Modul ist es nicht möglich, Etagenklingeln mit der Sprechanlage zu verbinden. Da die Haustelefone bei der Sprechanlagen Serie WL0 stromlos sind, wenn an der Außenstation nicht geklingelt wird.
• Pro Gegensprechanlage wird nur ein Melodie-Modul benötigt, um alle Etagenklingel von allen Parteien mit der Gegensprechanlage zu verbinden.

Die Eingangsspannung am Etagenruf-Modul sollte 13V betragen. Für die Außenstation ist eine Eingangspannung von 13V auch geeignet.
Es kann jeder beliebiger schließender Etagentaster verwendend werden, welcher jedoch nicht mit LEDS oder sonstige Beleuchtung oder anderer Extras, welche den Widerstand verändern, ausgestattet sind.


Dieses Modul ist ausschließlich für die von uns angebotene Sprechanlage konzipiert.
Das Modul wird in Kleinstserie produziert, um auch für diese günstige aber solide Sprechanlage einen Etagenruf zu realisieren. Daher ist das Modul im Vergleich zur Sprechanlage verhältnismäßig kostenintensiv.
Pro gekauftem Türsprechanlagenset bekommen Sie einmalig einen Rabatt von 50 EUR auf dieses Modul und können es somit für 39,90 EUR erwerben.
